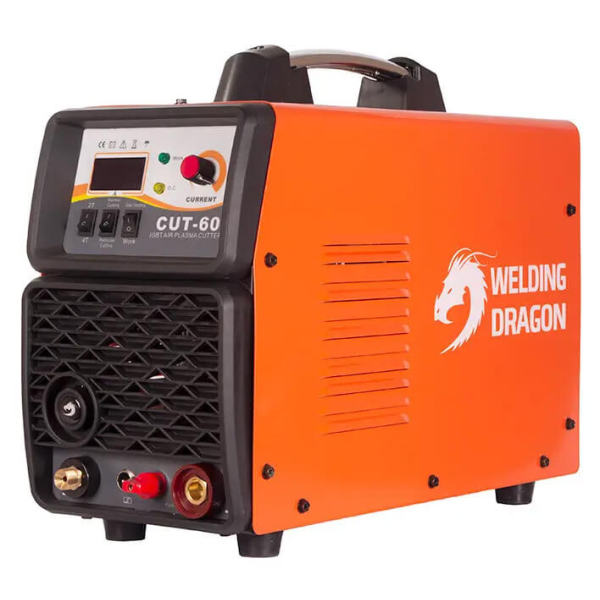

Апарат для плазмового різання Welding Dragon CUT-60

Плазморіз Welding Dragon CUT-60 живиться від трифазної мережі, споживаючи 9.2 кВА потужності. Працює від компресора з продуктивністю більше 250 л/хв. Струм зварювання варіюється у межах 20-60 А. За показника робочого струму 60 А протяжність ввімкнення (ПВ) становить 60 %. Максимально ріже заготовку товщиною до 15 мм (чистовий різ) і до 25 мм (за розділового). Важить металева конструкція 15 кг. Комплектується плазмотроном типу P-80, клемою маси з кабелем, фільтром.

Пристрій плазмової різки (60 А) із ПВ 60 %

Опис апарата для плазмового різання Welding Dragon CUT-60:

• Потужний апарат використовується на виробництвах, де виготовляють металоконструкції, судна, автомобілі, сільськогосподарську техніку абощо.
• Пристрій серії CUT продуманий для фігурного і прямого різання алюмінію, міді, чавуну тощо.
• Основа конструкції виконана з IGBT модулів, які роблять пристрій надійним, високопродуктивним і витривалим до несприятливих умов.
• Оснащений плазморіз регуляторами, які дають змогу з високою точністю налаштовувати необхідні параметри.
• Функціонує лише з компресором, продуктивність якого не нижче за 250 л/хв. А саме повітря має бути очищене від пилу, мастила чи вологи.
• На передній частині розмістились: руків’я (для виставлення сили струму), штуцер, роз’єм для підключення кабелю «маса», індикатори та перемикачі.
• Задня панель складається з вимикача мережі живлення, запобіжника, клеми заземлення, вентилятора примусового охолодження, штуцера тощо.
• Рекомендовано використовувати обладнання за навколишньої температури від -5 °С до +40 °С. У повітрі мають бути відсутні агресивні гази та пари.

Технічні особливості апарата для плазмового різання Welding Dragon CUT-60:

• Трифазне обладнання працює з номінальним струмом 14 А.
• Витримує Welding Dragon CUT-60 перепади напруги в межах 15 %. Вихідна напруга — 104 В.
• ККД становить 85 %, коефіцієнт потужності — 0.93.
• Споживана потужність (на холостих) вимірюється 100 А.
• Потужність переносної установки — 9.2 кВА.
• Напруга за холостого ходу становить 256 В.
• Оснащений апарат безконтактним підпалом дуги.
• Для роботи потрібен компресор, що подає повітря чисте від крапель мастила. Його продуктивність має бути від 250 л/хв.
• Має пристрій зручну панель управління на якій розмістились індикатори ввімкнення живлення і значення струму різання, регулятор для налаштування робочого струму (у діапазоні 20-60 А).
• Виставляється значення струму залежно від типу металу та його товщини.
• За максимального струму різки — 60 А — протяжність включення сягає 60 %.
• Кпонка вибору режиму роботи (2Т і 4Т) залежить від короткотривалого чи довготривалого процесу різання.
• Наявний перемикач видів різання (Normal Cutting/Reticular Cutting), який допомагає працювати з рівними чи перфорованими матеріалами.
• Є тумблер перевірки робочого газу, який має положення «перевірка» для налаштування тиску та витрати газу; «різання» для безпосередньої роботи.
• Конструкція легка (15 кг) та ефективна у роботі через використання у збірці IGBT-транзисторів.
• Має компактні розміри (535x210x380 мм), надійну ізоляцію класу F.
