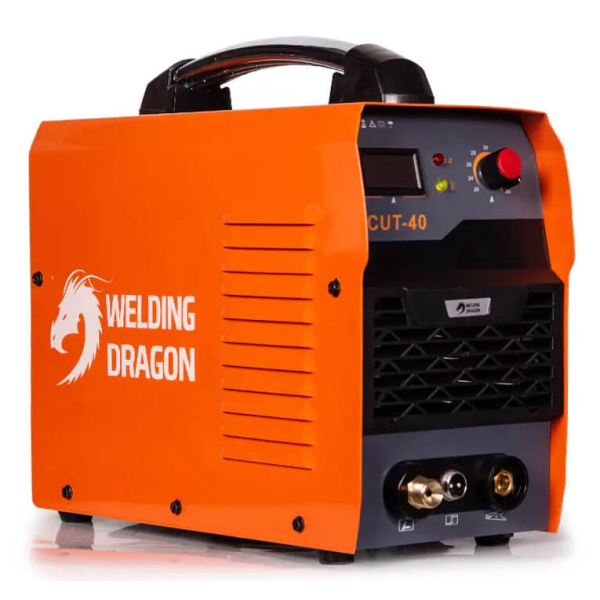

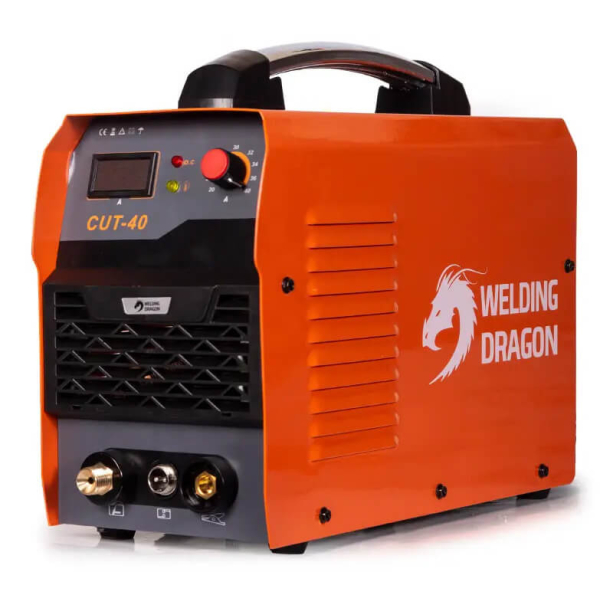

Апарат для плазмового різання Welding Dragon CUT-40

Плазморіз Welding Dragon CUT-40 живиться від однофазної мережі, споживаючи 5.9 кВА потужності. Працює від компресора під тиском 0.45-0.55 МПа. Струм зварювання варіюється у межах 20-40 А. За показника робочого струму 31 А протяжність ввімкнення становить 100 %. ПВ 60 % досягається через налаштування струму 40 А. Максимально ріже заготовку товщиною до 8 мм (чистовий різ) і до 12 мм (за розділового). Важить металева конструкція 8.2 кг. Комплектується плазмотроном зі шланговий пакетом на 5 м, кабелем із клемою маси, фільтром.

Пристрій плазмової різки (40 А) із ПВ 60 %

Опис апарата для плазмового різання Welding Dragon CUT-40:

• Потужний апарат використовується на виробництвах, де виготовляють металоконструкції, судна, автомобілі, сільськогосподарську техніку абощо.
• Пристрій серії CUT продуманий для фігурного і прямого різання алюмінію, міді, чавуну тощо.
• Основа конструкції зроблена з IGBT модулів, які роблять пристрій надійним, високопродуктивним і витривалим до несприятливих умов.
• Оснащений плазморіз індикаторами, які дають змогу з високою точністю налаштовувати необхідні параметри.
• Функціонує лише з компресором, продуктивність якого не нижче за 250 л/хв. А саме повітря має бути очищене від пилу, мастила чи вологи.

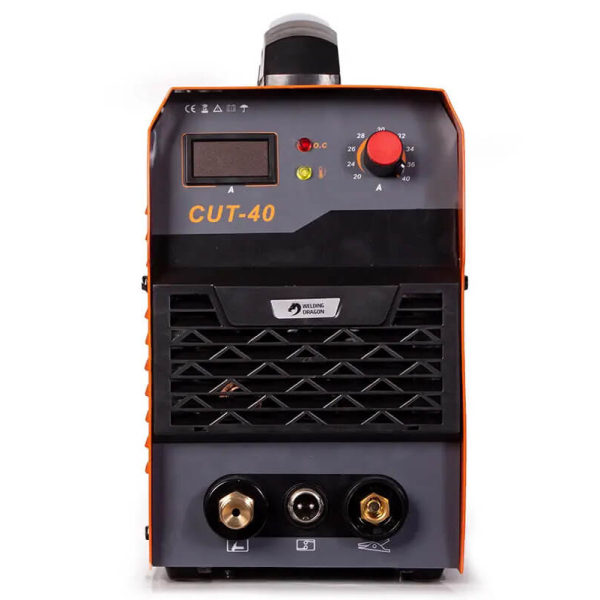

• На передній частині розмістилось руків’я для виставлення сили струму, штуцер, роз’єми для підключення кабелю «маса» та кнопки керування плазмотрона.
• Задня панель складається з: вимикача мережі живлення, клеми заземлення, вентилятора примусового охолодження, мережевого кабелю, штуцера та болта для фіксації фільтра-регулятора, що йде у комплекті.
• Рекомендовано використовувати обладнання за навколишньої температури від -5 °С до +40 °С. У повітрі мають бути відсутні агресивні гази та пари.

Технічні особливості апарата для плазмового різання Welding Dragon CUT-40:

• Однофазне обладнання працює з номінальним струмом 27 А. Витримує Welding Dragon CUT-40 перепади напруги в межах 15 %.
• ККД становить 85 %, коефіцієнт потужності — 0.6.
• Потужність переносної установки — 5.9 кВА.
• Оснащений апарат контактним підпалом дуги.
• Для роботи потрібен компресор, що подає повітря чисте від крапель мастила. Його продуктивність має бути від 250 л/хв.
• Номінальний тиск повітря у діапазоні 0.45-0.5 МПа.
• Об’єм подачі газу сягає 0.12 м³/хв.
• Має зручну панель управління на якій розмістились 2 індикатори, регулятор для налаштування робочого струму (у діапазоні 20-40 А).
• За максимального струму різки — 40 А — протяжність включення сягає 60 %.
• Під час ввімкнення апарата світиться індикатор живлення; за перенавантаження чи перегріву — індикатор «Помилка».
• Виставляється значення струму залежно від типу металу та його товщини.
• Робить конструкцію легкою (8.2 кг) та ефективною у роботі використання IGBT-транзисторів.
• Має компактні розміри (420x155x300 мм), надійну ізоляцію класу F.
