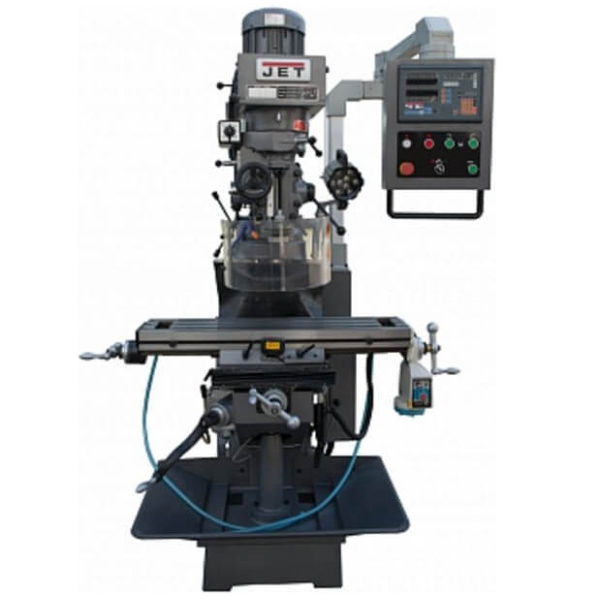

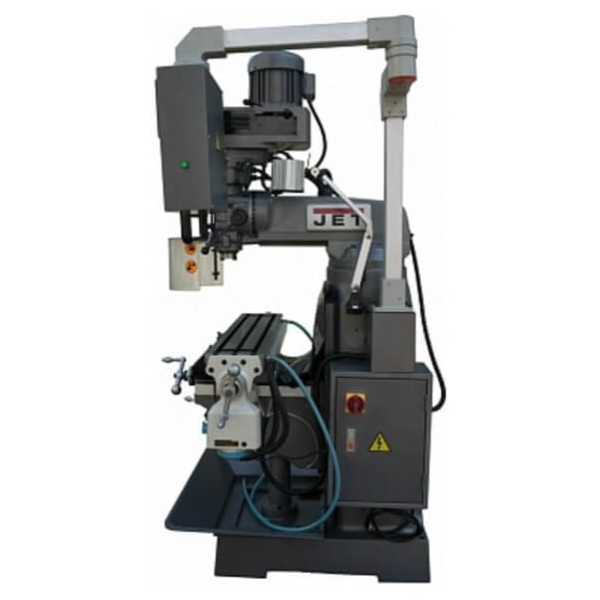

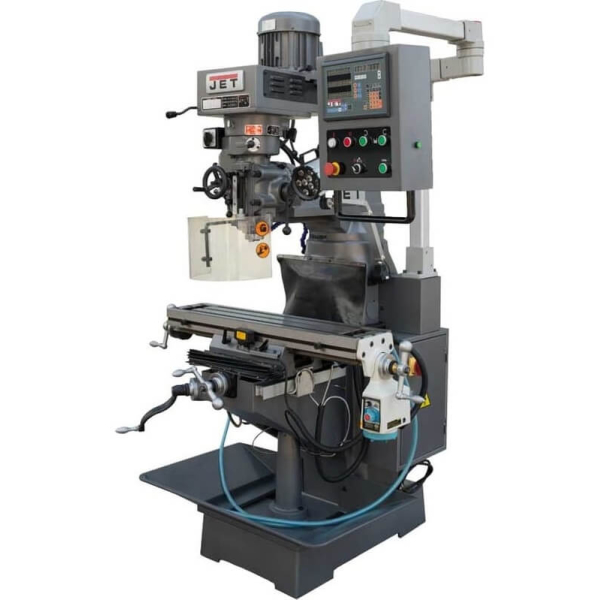

Вертикально-фрезерний верстат JET JVM-836 DRO

JET JVM-836 DRO — це професійний вертикально-фрезерний верстат із пристроєм цифрової індикації, який працює від трифазної мережі 380/400В. Споживана потужність двигуна 4200 Вт. Використовується для фрезерування, свердління та зенкерування металу. Є подача мастильно-охолоджувальної рідини. Робочий стіл 905x200 мм переміщується в трьох площинах. Реалізовано 16 швидкостей зміни частоти обертання шпинделя ISO30 від 65 до 4550 об/хв і автоподача пінолі в 3 швидкостях. Підлогове виконання.

Вертикальний фрезерний верстат з ПЦІ потужністю 4.2 кВт для виконання робіт у промисловості. Макс. діаметр торцевої/кінцевої фрези — 100/20 мм

Опис вертикально-фрезерного верстата JET JVM-836 DRO:

• Верстат JVM-836 DRO — це вертикально-фрезерне обладнання, яке призначене для професіоналів у галузі обробки металу і може бути використане на підприємствах, у майстернях, автосервісах та інших місцях. Високопродуктивне обладнання може виконувати великий спектр операцій, пов'язаних з фрезеруванням, зенкеруванням і свердлінням.

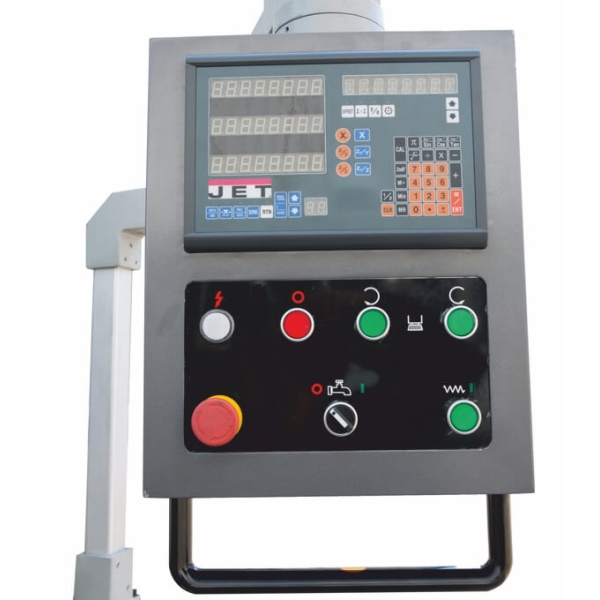

• Головною особливістю цієї моделі є наявність пристрою цифрової індикації ПЦІ за трьома осями, або як вона ще називається, цифрової лінійки, що підвищує точність, швидкість і зручність роботи.
• Масивний верстат у підлоговому виконанні має потужну литу станину і масивну стійку з литого чавуну, що надає всій конструкції необхідну стійкість.
• Потужний двигун, що працює від мережі 380/400В, гарантує високу швидкість обертання шпинделя, яка може регулюватися за допомогою 16-позиційного перемикача.
• Модель здатна свердлити отвори з діаметром до 20 мм у ручному режимі і до 16 мм з використанням автоматичної подачі (по осі Х), максимальний діаметр торцевої фрези становить 100 мм, а кінцевої — 20 мм. Використовується конус шпинделя ISO30 за стандартом DIN 2080.
• Верстат може працювати з діаметром свердла до 20 мм, затискна тяга М12.
• Робочий стіл JVM-836 DRO може переміщатися в трьох площинах за допомогою зручних руків'їв, що забезпечує легкість у налаштуванні і точність виконання операцій.
• Для верстата цього класу характерний великий хід пінолі 127 мм для свердління, а шпиндель встановлений на міцні підшипники, що забезпечує стабільність і точність фрезерування.
• Стіл має розміри 905х200 мм і витримує максимальну вагу заготовки в 250 кг.
• Щоб забезпечити зручність оператора і розширити можливості верстата, фрезерна головка оснащена механізмом повороту на 90° вліво/вправо. Також передбачено перемикання напрямку обертання шпинделя і його механічне гальмо.
• Напрямні JVM-836 DRO виготовлені за сучасними технологіями та оснащені регульованими клиноподібними планками для точності та плавності роботи. Також на верстаті встановлено систему централізованого змащення робочого столу, що збільшує його ресурс. У комплектацію входить система подачі мастильно-охолоджувальних рідин.
• Для забезпечення безпеки оператора передбачено захисний кожух, який запобігає потраплянню стружки, що вилітає, в очі. Клавіші управління розташовані в одному місці, забезпечуючи зручне управління. Також є підсвічування робочого столу потужною світлодіодною лампою.
• Верстат оснащений прецизійним хрестовим столом із трьома Т-подібними пазами шириною 16 мм, що дає змогу встановлювати на верстат додаткові елементи кріпильного оснащення.

Технічні особливості вертикально-фрезерного верстата JET JVM-836 DRO:

• Тип верстата: вертикальний фрезерно-свердлильний верстат по металу з ПЦІ. Виконання підлогове.
• Двигун працює від трифазної електромережі напругою 380/400В з частотою 50 Гц. Споживана потужність: 4.2 кВт, вихідна — 2.2 кВт. Робочий струм: 10А.
• Пристрій оснащений автоматом захисту номіналом 16А, який захистить від перевантаження. Перетин силового кабелю H07RN-F: 4x1.5 мм².
• Верстат виконує фрезерні роботи з кінцевою фрезою діаметром до 20 мм або торцевою фрезою до 100 мм. Конус шпинделя: ISO30, затискна тяга М12, діаметр свердління — 20 мм.
• Биття конуса шпинделя не перевищує 0.01 мм.
• Розмір робочого столу: 905x200 мм. Максимальне навантаження на стіл становить 250 кг. Може виконуватися хід столу по осі Х і Y і Z на 640 і 240 і 355 мм відповідно.
• Хід пінолі шпинделя (глибина свердління/різання): 127 мм. Є автоподача пінолі зі швидкістю 0.04/0.08/0.15 мм/об. Подача по осі Х виконується зі швидкістю 0-900 мм/хв.
• Діаметр пінолі: 85 мм. Головка шпинделя може нахилятися вліво і вправо на 90°, вперед і назад на 45°.
• Частота обертання шпинделя: 65-4550 об/хв, передбачено ступеневе регулювання з 16 швидкостями.
• Відстань між шпинделем і стійкою становить 133-400 мм, між шпинделем і столом 50-356 мм. Поперечний хід консолі: 266 мм.
• Для забезпечення встановлення додаткових елементів кріплень передбачена прецизійна основа з трьома Т-подібними пазами шириною в 16 мм.
• Шумність для оператора за холостих обертів: 75.8 дБ(А).
• Габаритні розміри верстата дорівнюють 1400х1320х1950 мм, а загальна вага 730 кг.
• Офіційна гарантія від виробника — 12 місяців.
