Стіл координатний FDB Maschinen SC310

Координатний стіл FDB Maschinen SC310 призначений для встановлення і кріплення заготовок під час свердлильних, фрезерних, розточувальних і розмічальних робіт. Робоча поверхня 310×90 мм і поздовжнє переміщення 200 мм дають змогу обробляти деталі з високою точністю, а поперечне переміщення 50 мм дає додаткову гнучкість. Три Т-подібні пази розміром 15×8×6 мм з міжосьовою відстанню 34 мм дають змогу надійно закріпити заготовку. Прецизійні напрямні та зручні рукоятки гарантують плавне керування, а точна шкала маховика з кроком 0,05 мм і ходом 1,25 мм за оберт робить налаштування максимально точним. Міцна конструкція і мала вага 1,5 кг дають змогу легко інтегрувати стіл у майстерню, а в тандемі зі свердлильною стійкою він перетворює звичайний дриль на повноцінний настільний свердлильно-фрезерний верстат.

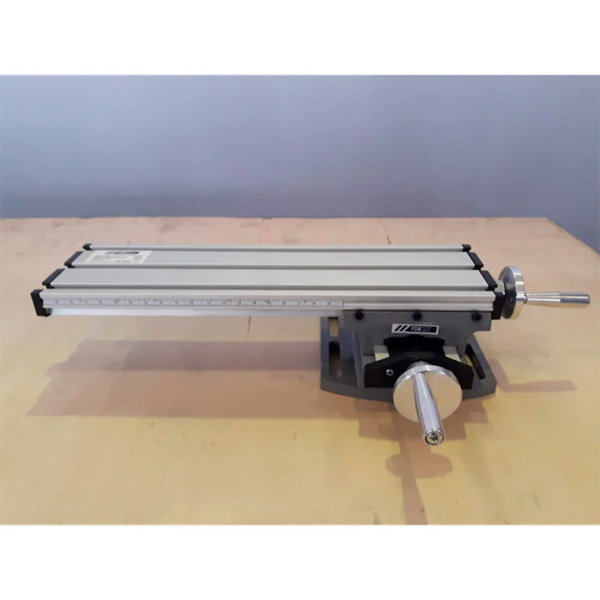

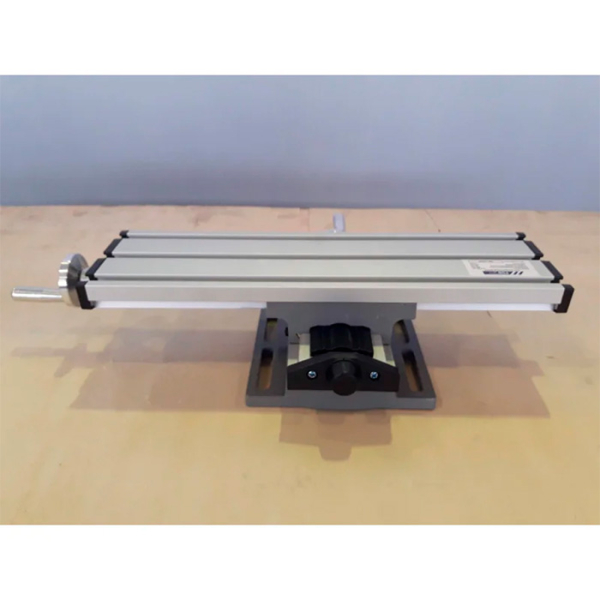

Координатний стіл із робочою поверхнею 310×90 мм

Опис координатного столу FDB Maschinen SC310:

• Прецизійні напрямні забезпечують плавне й точне переміщення заготовки без люфтів, що гарантує високу точність оброблення під час фрезерування, свердління та розмічальних робіт.
• Компактні розміри дають змогу розмістити стіл навіть у невеликій майстерні. Оптимальний розмір зручний для роботи з дрібними і середніми деталями.
• Широкий діапазон переміщення дає можливість обробляти деталі з різними габаритами. Регулювання забезпечує зручне налаштування без необхідності постійної зміни положення заготовки.
• Т-подібні пази для надійної фіксації дають змогу надійно закріпити заготовку. Сумісні з різними видами затискних пристосувань для зручності фіксації.
• Шкала маховика забезпечує точне позиціонування і дає змогу швидко виставляти потрібне положення без додаткових вимірювань.
• Міцна конструкція корпусу підвищує надійність і стійкість до навантажень, роблячи його довговічним в експлуатації.
• Мала вага полегшує його транспортування і встановлення.
• Міцні з'єднання і точна підгонка деталей виключають люфти і забезпечують стабільну роботу. Використовувані матеріали стійкі до зносу, що подовжує термін служби столу навіть за інтенсивної експлуатації.
• Легко монтується на свердлильний верстат або стійку, перетворюючи їх на повноцінний фрезерний вузол.

Технічні особливості координатного столу FDB Maschinen SC310:

• Оптимальні габарити столу (310×90 мм) дають змогу обробляти невеликі та середні деталі. Компактний формат зручний для використання в майстерні і не займає багато місця.
• Переміщення по осі X - 200 мм дає можливість виконувати поздовжні переміщення заготовки в широкому діапазоні. Підходить для обробки довгих деталей, забезпечуючи комфортну роботу.
• Переміщення по осі Y - 50 мм - поперечний зсув спрощує точне налаштування положення заготовки. Дає змогу без повторного кріплення виконувати обробку по всій робочій площі.
• Три Т-подібні пази забезпечують надійну фіксацію заготовок різної форми. Збільшують універсальність столу, даючи змогу використовувати різні типи кріпильних елементів.
• Відстань між пазами становить 34 мм. Оптимальна дистанція між пазами підходить для стандартних затискних пристроїв. Забезпечує рівномірний розподіл навантаження під час фіксації деталей.
• Виконаний з високоякісних матеріалів, які підвищують його надійність і довговічність.

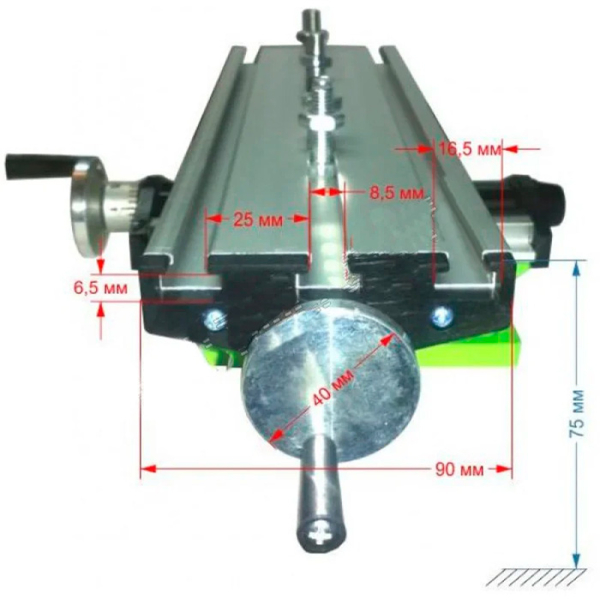

• Розмір Т-подібного паза (15×8×6 мм) сумісний з більшістю кріпильних елементів, що застосовуються в свердлильних і фрезерних верстатах. Дозволяє використовувати широкий спектр стандартних затискачів.

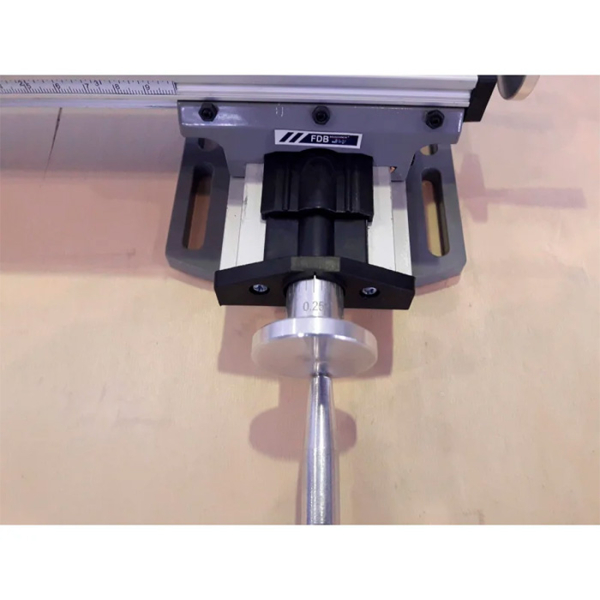

• Масштаб шкали маховика 0,05 мм.** Висока точність розмітки допомагає точно налаштовувати координати. Забезпечує плавне і передбачуване переміщення заготовки без зайвих вимірювань.
• Один оберт маховика дорівнює 1,25 мм, що дає змогу швидко і точно змінювати положення заготовки.
• Легка конструкція (1.5 кг) робить установку зручною.
