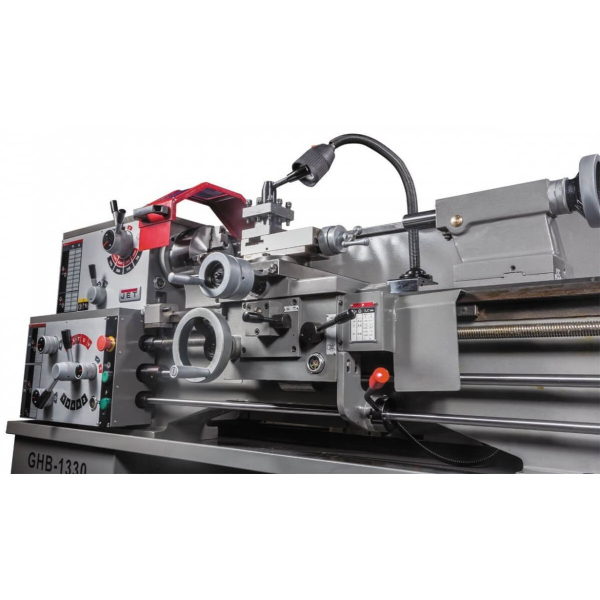

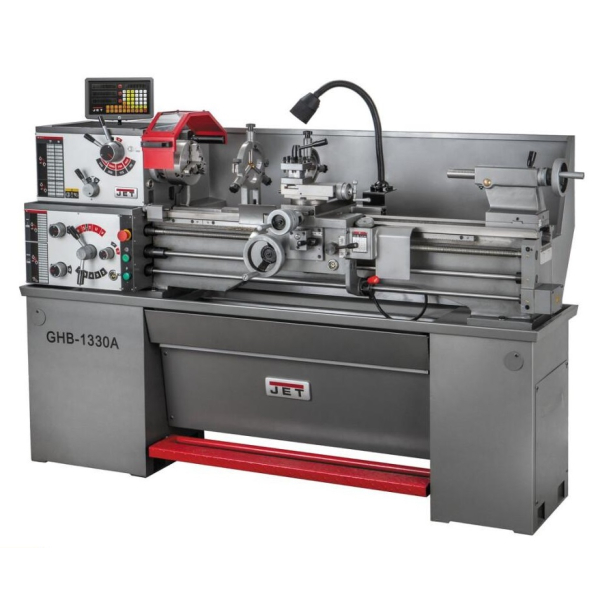

Токарно-винторезный станок Jet GHB-1330A DRO

Jet GHB-1330A DRO — это профессиональный токарно-винторезный станок мощностью 1.5 кВт с УЦИ, предназначенный для работы на промышленных предприятиях. Кроме обточки металлических заготовок большого размера широко применяется для нарезки метрической и дюймовой резьбы. Расстояние между центрами составляет 760 мм, а диаметр обточки 330 мм. Предусмотрено 8 рабочих скоростей шпинделя в диапазоне 70–2000 об/мин. Шлифованные закаленные станины из чугуна, автоматическая продольная и поперечная подача, реверс шпинделя, регулировка задней бабки.

Профессиональный токарно-винторезный станок с УЦИ мощностью 1.5 кВт. Длина заготовки 760 мм, диаметр 330 мм. Конус шпинделя МК-5 (с присоединением D1-4), пиноль задней бабки МК-3

Описание токарно-винторезного станка Jet GHB-1330A DRO:

• Токарно-винторезный аппарат Jet GHB-1330A DRO представляет собой полноценное напольное профессиональное устройство для эесплуатации на промышленных предприятиях. Подойдет для обточки, сверления, подрезки, нарезки резьбы и многого другого. Он сочетает в себе функции фрезерного и токарного станка, позволяя выполнять самые сложные операции обработки. Это устройство способно справиться с любыми задачами, будь то шлифовка, сверление, нарезание резьбы или фрезерование. Качество работы на высочайшем уровне, а сроки исполнения минимальны.
• Является современным аналогом станков 1А616, 1616 и 16Б16, Т-4.
• Особенностью модели является использование устройства цифровой индикации (DRO) при помощи которого выставляются направляющие, что значительно повышает точность и качество обработки, благодаря чему шанс возможного брака подходит практически к нулю. Система DRO позволяет с точностью до 0.005 мм контролировать размер при обработке.
• Станок имеет асинхронный электродвигатель, который работает от трехфазной электросети 380В. Он потребляет до 2.8 кВт электроэнергии и позволяет регулировать частоту вращения шпинделя МК-5 с присоединением D1-4 в 8 позициях от 70 до 2000 об/мин. Метрическая шкала позволяет с высокой точностью регулировать перемещение суппорта.
• Может работать с большими по размеру заготовками длиной до 760 мм и диаметром обработки над станиной до 330 мм.

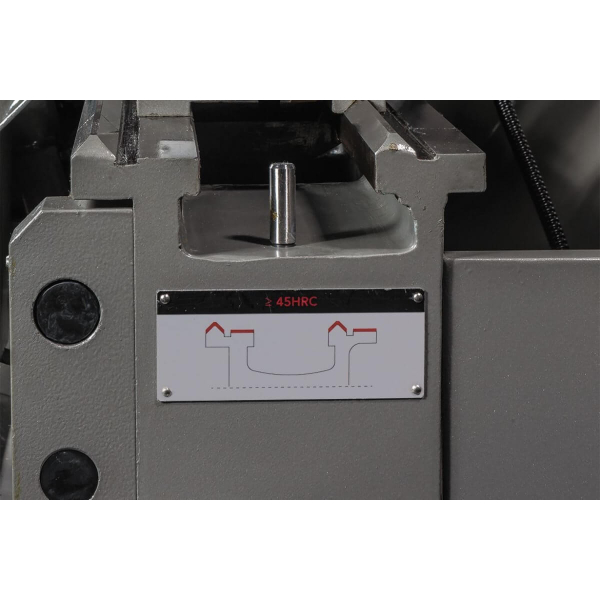

• Оснащен закаленной станиной из чугуна, что обеспечивает стабильную работу на рабочем столе без вибрации. Чугунные направляющие тщательно отшлифованы, что обеспечивает прекрасную точность проведения работ.

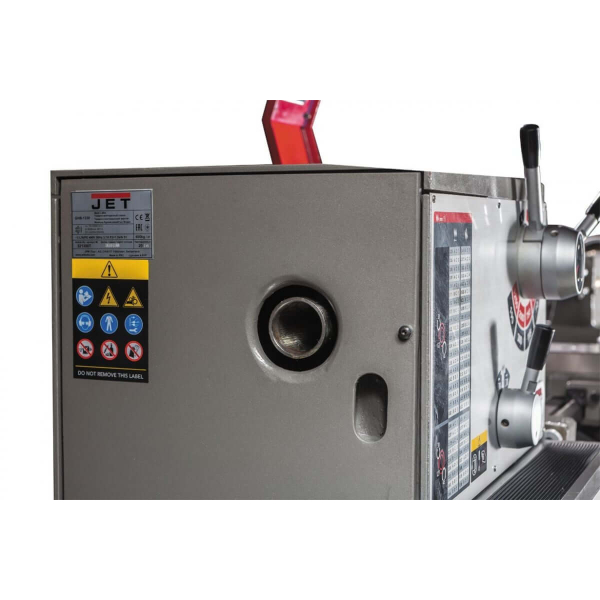

• Привод шпинделя расположен в специальном резервуаре, наполненном маслом, что предотвращает износ узла и обеспечивает его постоянное охлаждение.

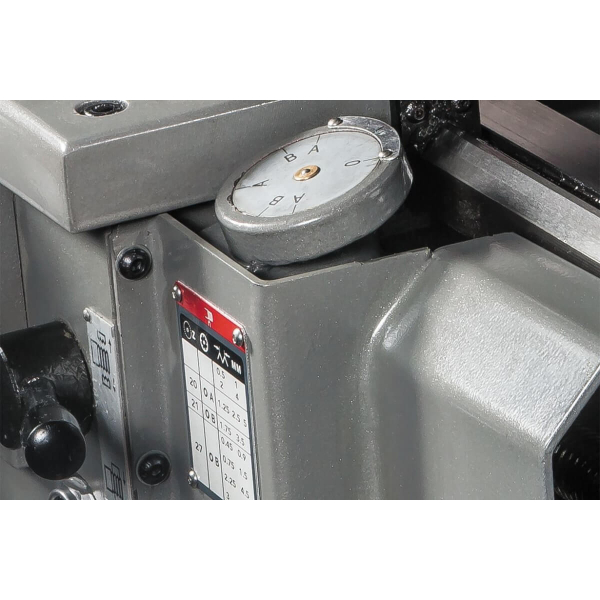

• Замена передних шестеренок необходима только при переходе от метрической резьбы к дюймовой, нарезка же резьбы в пределах одной системы производится без замены шестеренок.
• Толчковый механизм перемещения шпинделя значительно облегчает работу мастера при смене режимов обработки.

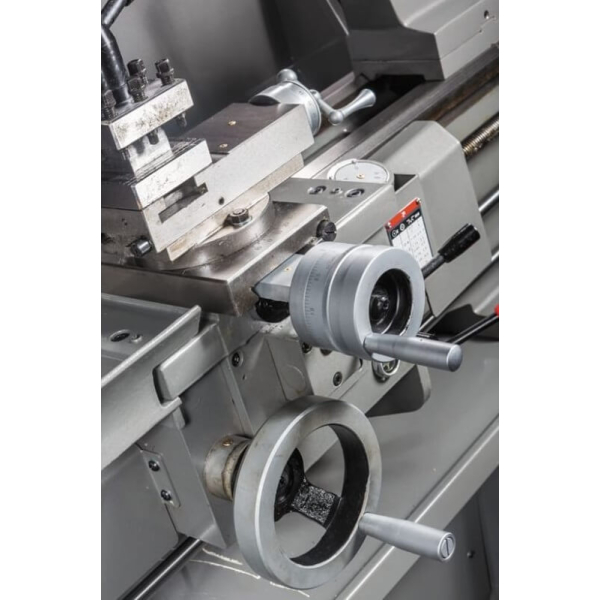

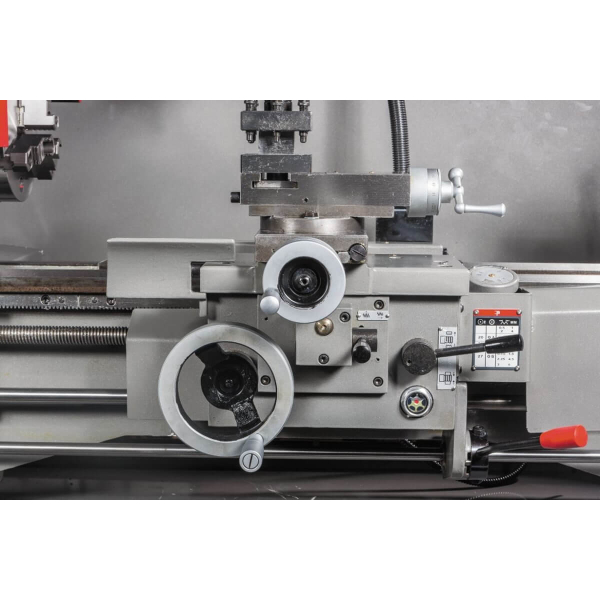

• Наличие реверса обеспечивает двухстороннюю подачу заготовок и аккуратность выполнения поставленных задач при левом и правом вращении шпинделя. Реализована система автоматической продольной и поперечной подачи заготовки при точении. Пользователь может сам выбрать необходимую скорость автоподачи, что обеспечит превосходное качество обработки детали.

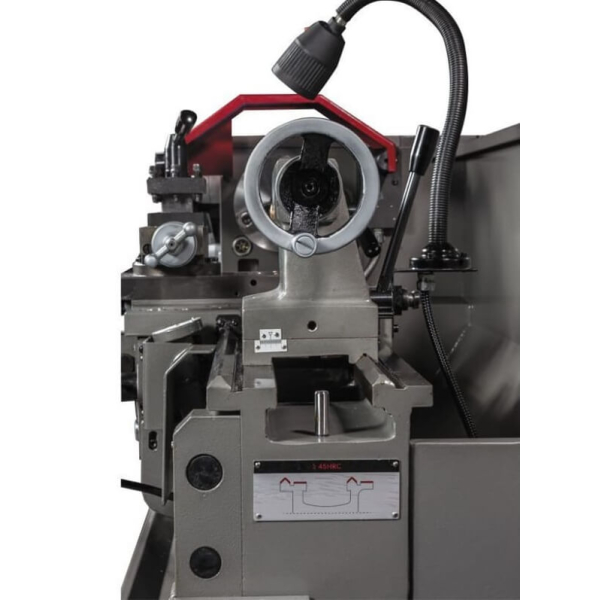

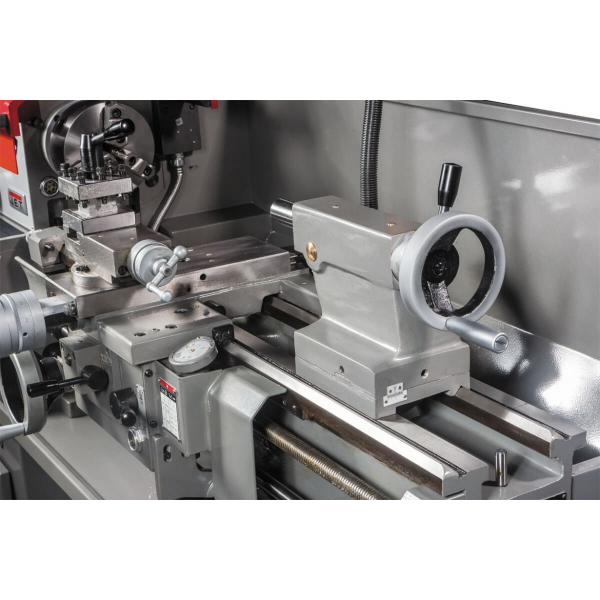

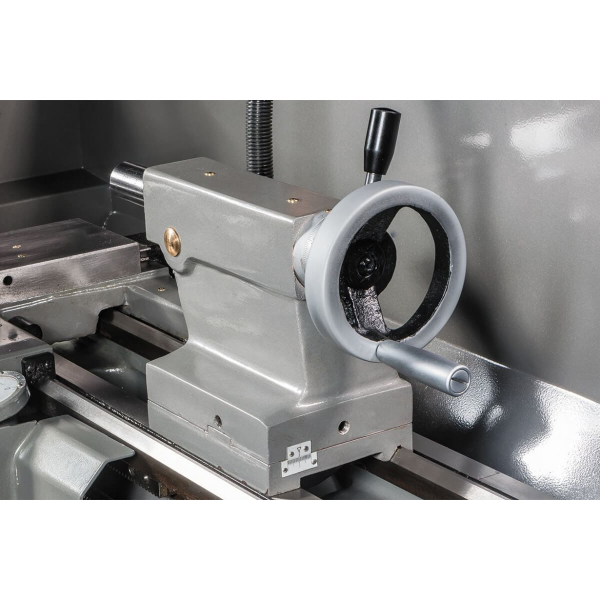

• Гайки шпинделя устанавливаются без зазоров, его роликовые подшипники конической формы. Массивная задняя бабка оснащена рукояткой фиксации к станине и рукояткой фиксации пиноли. Для точения длинных конусов бабку можно сместить в поперечном направлении и отрегулировать.
• Электронная защита двигателя от заклинивания автоматически мгновенно отключит устройство при аварийной ситуации.
• Есть возможность регулировки задней шестеренки при токарной обработке конусов.
• Стружкоотводный поддон установлен для поддержания чистоты на рабочем месте.

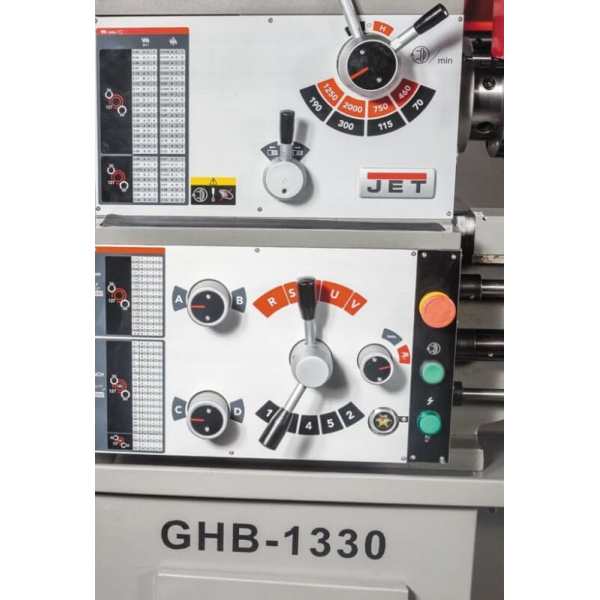

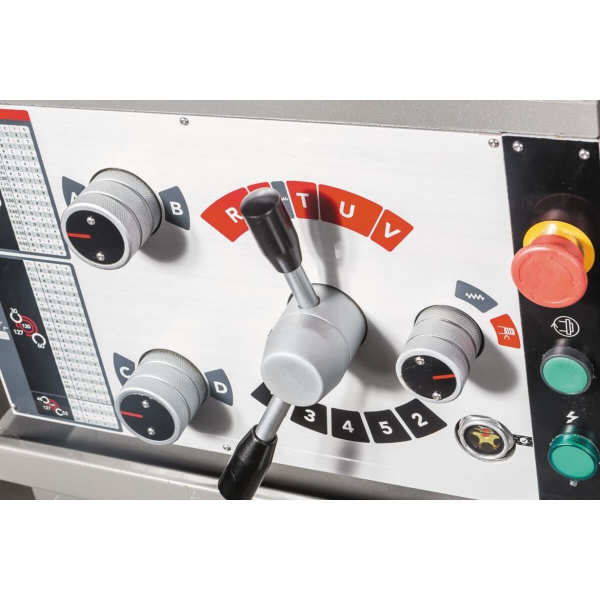

• Все органы управления находятся в легко доступном месте, слева от оператора. Это делает эксплуатацию простой и удобной.

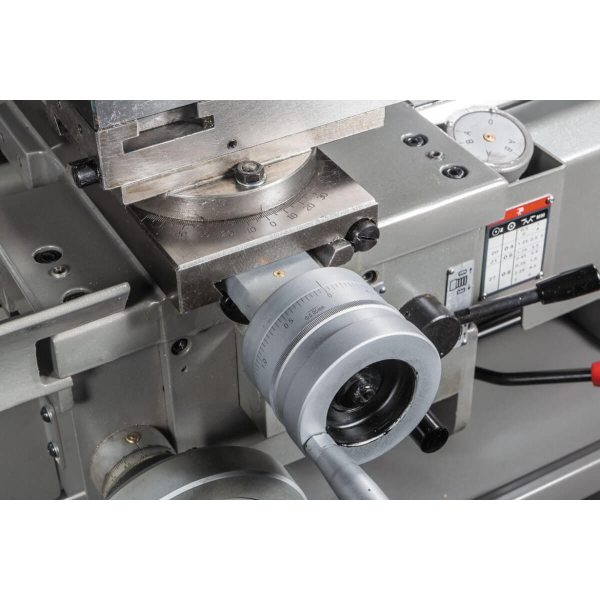

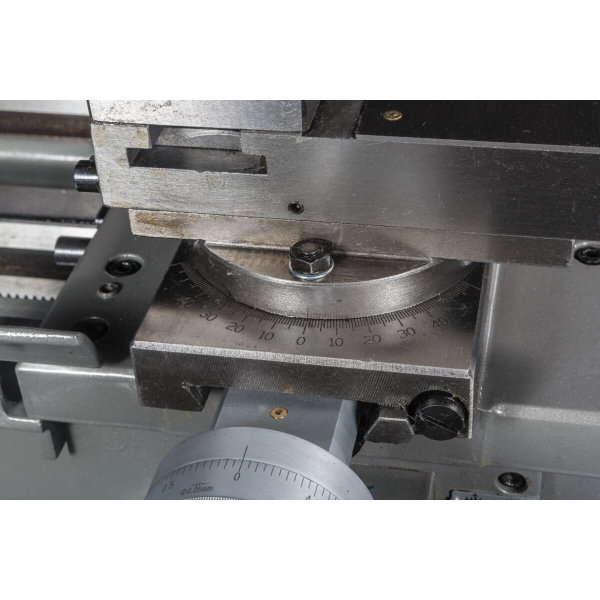

• Станок позволяет нарезать метрическую резьбу с ходом 23 и дюймовую резьбу с ходом 38, а так же коническую резьбу. В основании верхней головки суппорта расположена градуированная шкала для точного поворота.
• Для компенсации износа направляющих, специалисты компании JET предусмотрели возможность регулировки зазоров с помощью клиновых планок. Высокоточные подшипники шпинделя позволяют обеспечить прекрасную управляемость.

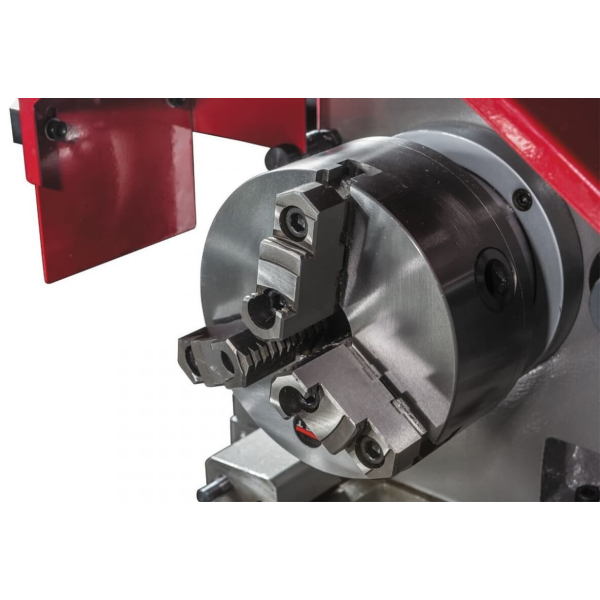

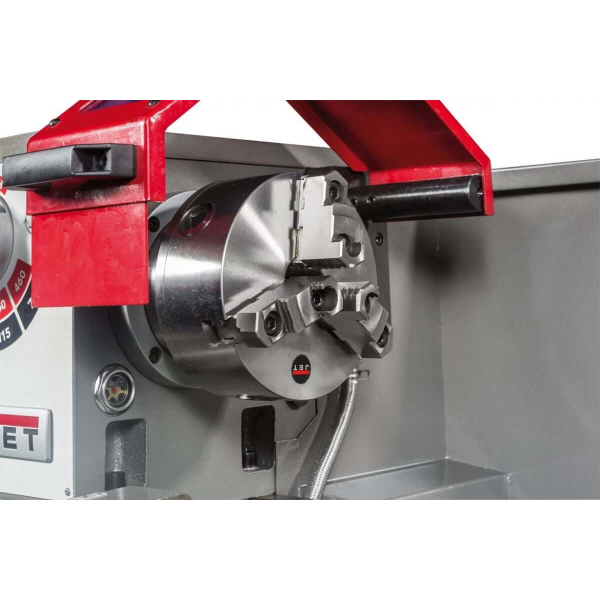

• Защитный экран патрона оснащен концевым выключателем, который автоматически отключает двигатель при поднятии экрана. Также предусмотрена отдельная кнопка аварийного отключения.

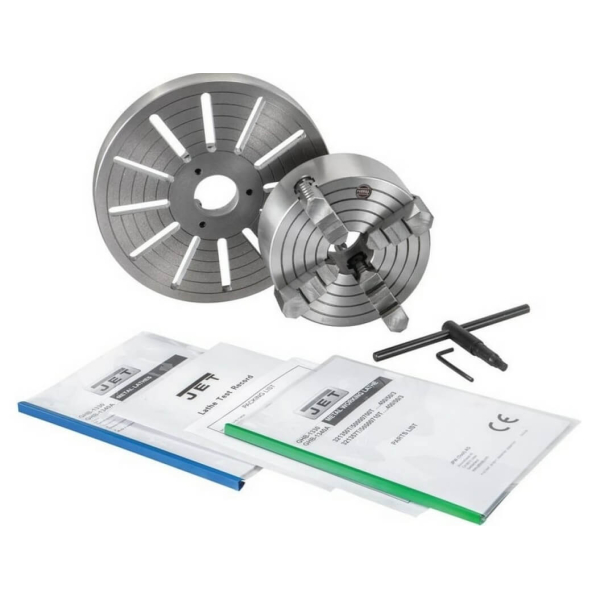

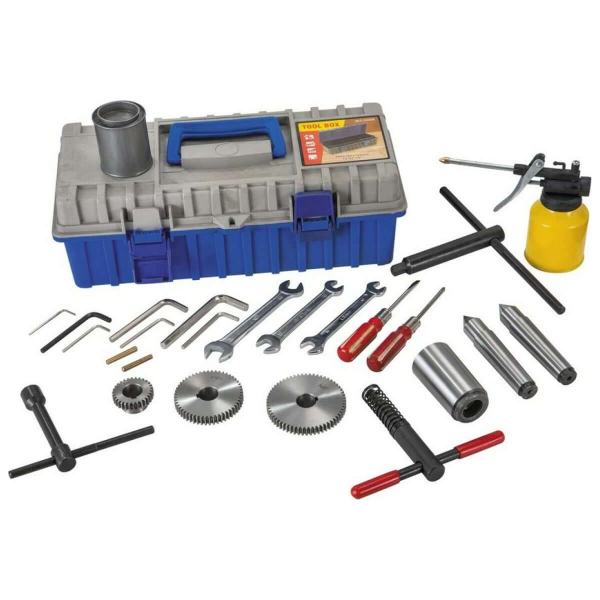

• В комплект поставки входит полный набор необходимых компонентов, обеспечивающих надежную и эффективную работу оборудования.

Технические особенности токарно-винторезного станка Jet GHB-1330A DRO:

• Тип станка: токарно-винторезный, универсальный. Обрабатываемый материал: металл.
• Безколлекторный (асинхронный) двигатель работает от трехфазной сети 380/400В частотой 50 Гц. Потребляемая мощность электродвигателя 2800 Вт, выходная мощность 1500 Вт.
• Рабочий ток 4А. Реализован предохранитель на 16А. Рекомендуется использовать для подключения силовой кабель H07RN-F сечением 3x1.5 мм².

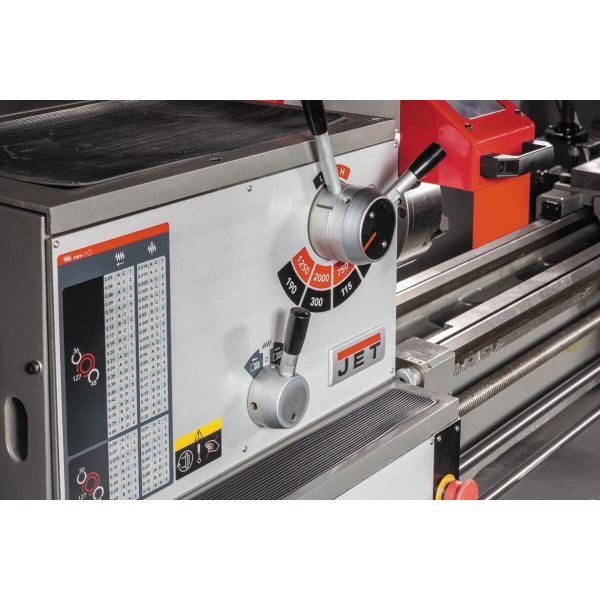

• Привод шпинделя позволяет менять скорость вращения. В зависимости от типа выполняемой задачи и твердости материала оператор выбирает один из 8 возможных скоростных режимов между 70 и 2000 об/мин.
• Двигатель надежно защищен от влаги т пыли по стандарту IP54.

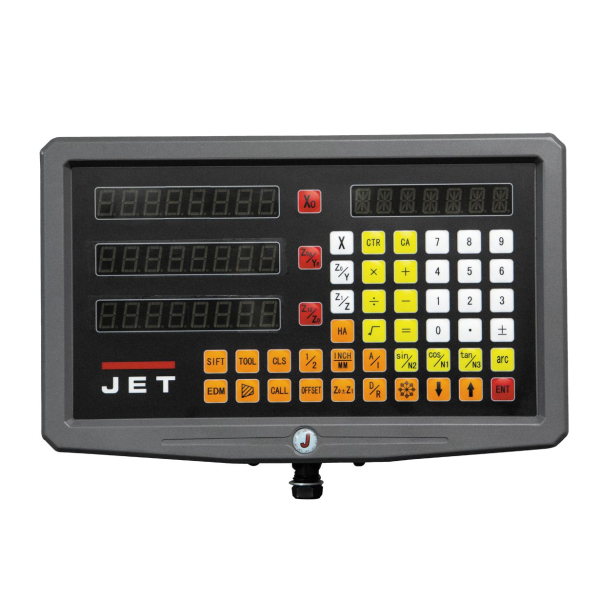

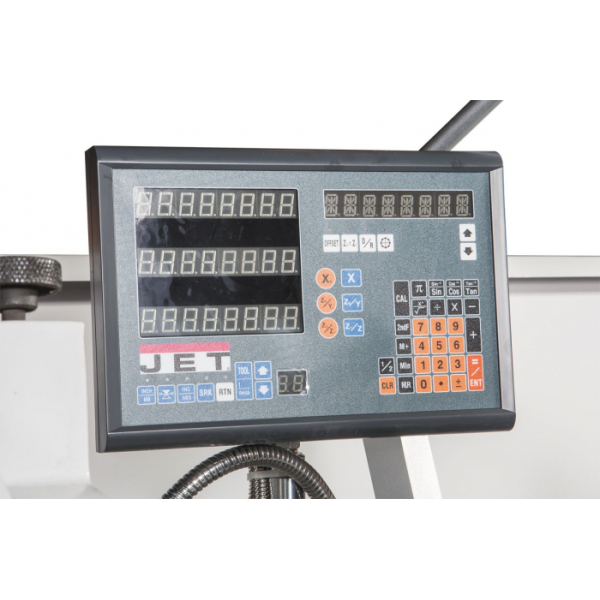

• УЦИ (устройство цифровой индикации) по 3 осям, цена деления 0.005 мм, погрешность ± 1 знак.
• Конструкция станка дает возможность обрабатывать детали диаметром до 330 мм над станиной и до 197 мм над суппортом. Расстояние между направляющими станины равняется 187 мм. Высота центров составляет 166 мм.
• Расстояние между центрами (длина заготовки) — 760 мм.

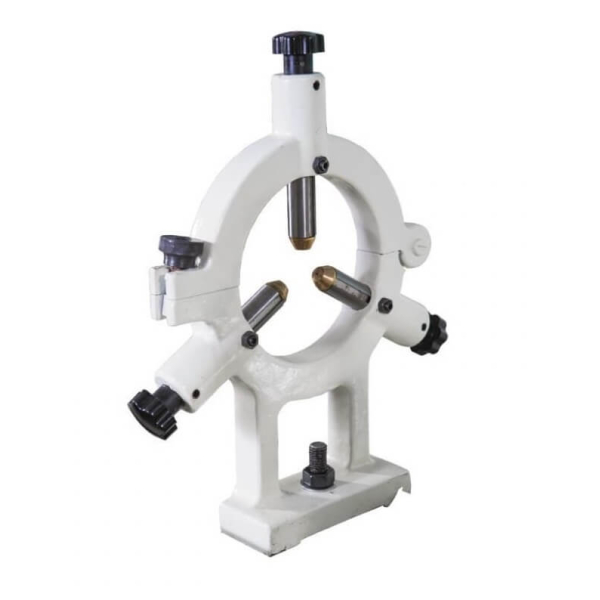

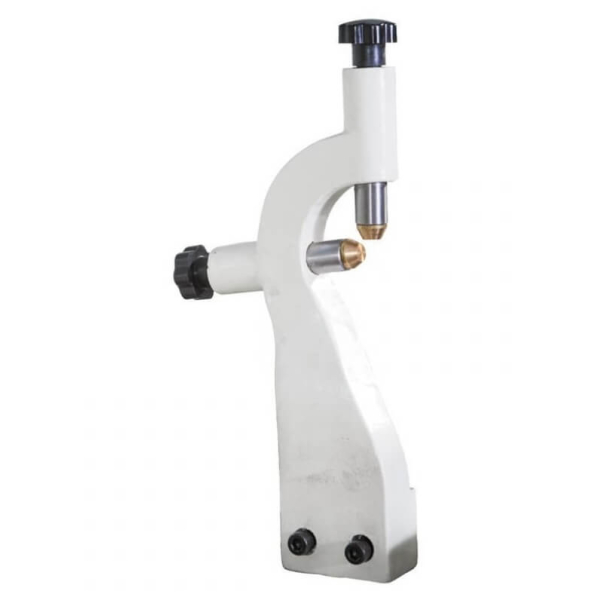

• Наибольший вес заготовки в патроне 90 кг, между патроном и задней бабкой — 120 кг, с люнетом и задней бабкой — 180 кг.

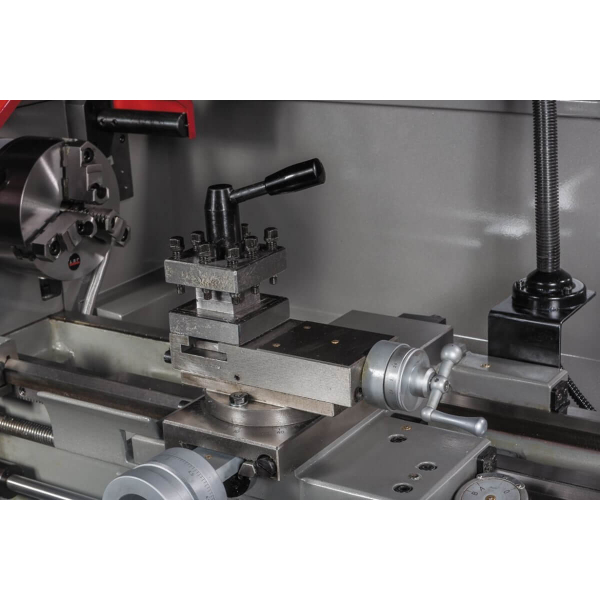

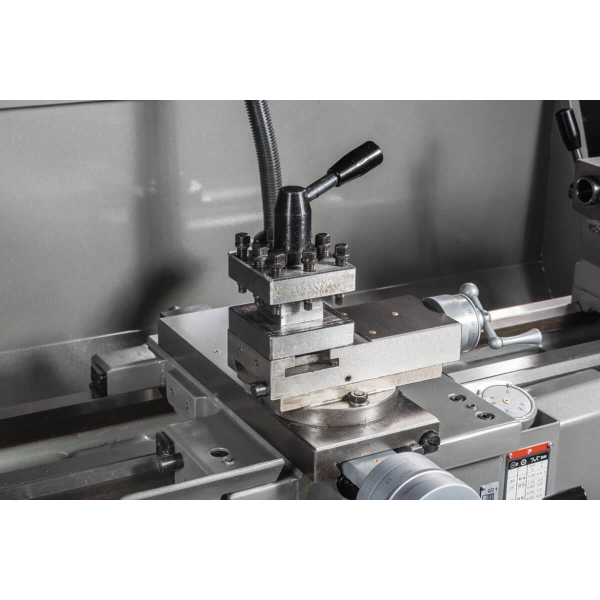

• Максимальный размер инструмента: 16х16 мм, ход поперечного суппорта — 1605 мм, ход верхнего суппорта составляет 70 мм.
• Ход пиноли задней бабки — 95 мм.
• Конус шпинделя — МК-5 (МТ5, Морзе №5), присоединение шпинделя D1-4 (DIN 55029), отверстие шпинделя 38 мм. Пиноль задней бабки — МК-3 (МТ3, Морзе №3).

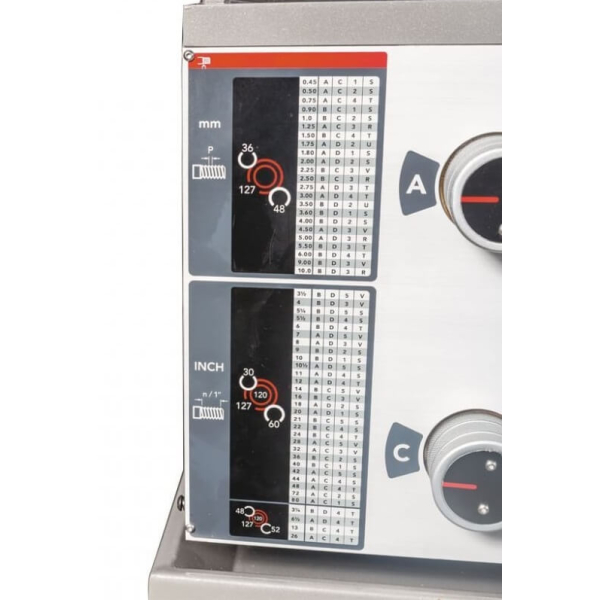

• Станок может нарезать резьбу как метрическую и дюймовую, так и питчевую или модульную. Метрическая резьба с шагом 23: 0.45-10 мм, дюймовая резьба с шагом 38: 3.5-80 TPI.

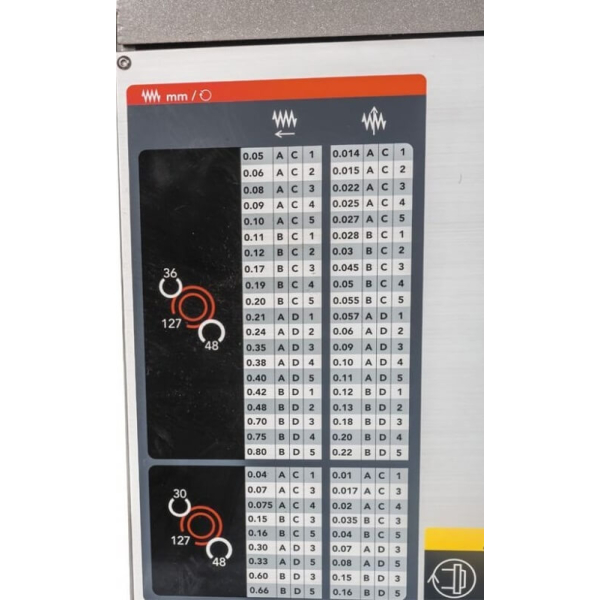

• Есть автоматическая продольная и поперечная подача заготовки. Скорость продольной подачи регулируемая в 60 положениях и составляет от 0.04 до 0.8 мм/об. Скорость поперечной подачи так же регулируется в 60 положениях от 0.016 до 0.188 мм/об
• Смазочно-охлаждающее масло используется в ванне привода шпинделя.
• Станок имеет вес 600 кг, имеет тумбу для инструментов и предназначен для напольного использования.
• Официальная гарантия от производителя — 12 месяцев.
