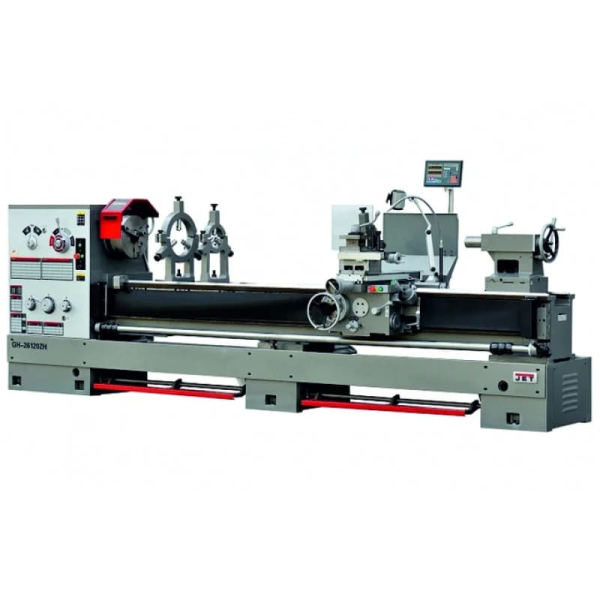

Токарно-винторезный станок Jet GH-26120 ZH DRO

JET GH-26120 ZH DRO – промышленное оборудование для обработки больших металлических заготовок. Электромотор 7,5 кВт запитывается от сети 400 В. Двенадцать скоростных режимов позволяют выбрать необходимое количество оборотов шпинделя в пределах 36-1600 об/мин. Длина заготовки может достигать 3 м, диаметр – 87 см.

Станок 7.5 кВт с установкой скорости до 1600 об/мин и обработкой заготовок до 3 м в длину

Описание токарно-винторезного станка JET GH-26120 ZH DRO:

• JET GH-26120 ZH DRO – тяжелый металлорежущий станок промышленного класса, предназначенный для обработки длинных и массивных заготовок.
• Массивная станина шириной 405 мм из серого чугуна с закаленными и отшлифованными направляющими обеспечивает жесткость конструкции и минимизирует вибрации.

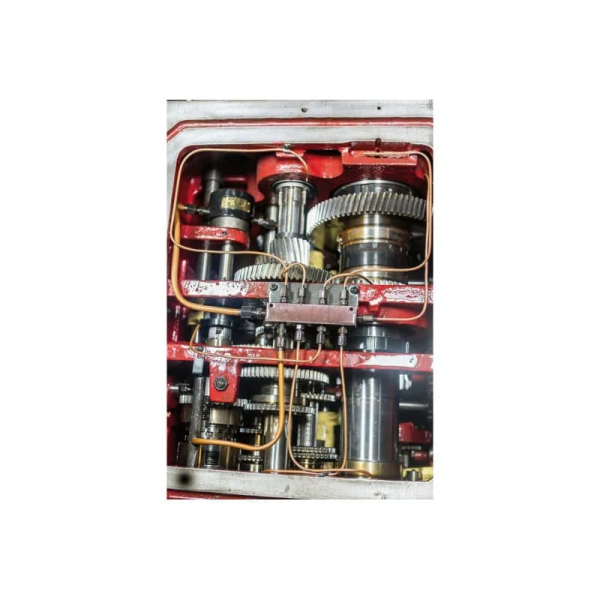

• Продуманные механизмы привода шпинделя с непрерывной масляной ванной и плавным пуском, что продлевает срок службы двигателя.
• Режущие узлы и направляющие изготавливаются с высоким допуском по DIN 8606, что гарантирует стабильное качество обработки.
• Встроенная система цифровой индикации (DRO) по 3 осям с точностью позиционирования 0,005 мм и погрешностью ±1 деления обеспечивает высокую точность работы.

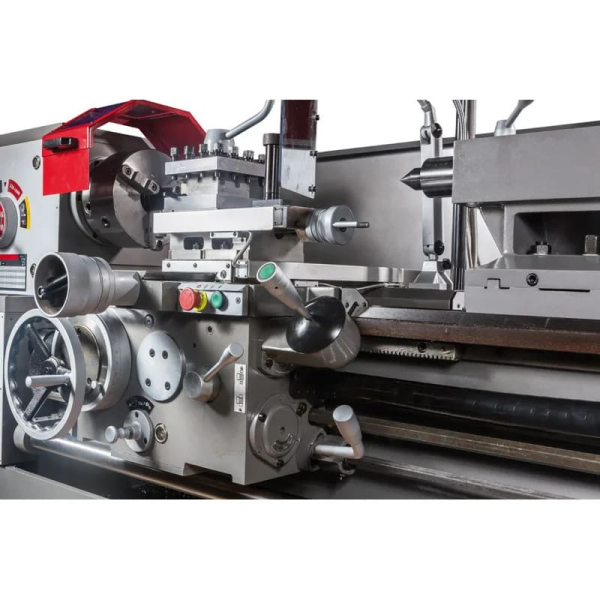

• Широкий диапазон скоростей и подач, включая толчковый режим запуска двигателя, скорость подачи суппорта регулируется при помощи джойстика с кнопкой ускоренного перемещения.
• Коробка передач с 65 режимами продольных 0,063-2,52 мм/об и поперечных подач 0,027-1,07 мм/об, что позволяет нарезать все основные виды резьб.
• Механизм задней бабки регулируется в поперечном направлении для обработки конусов.
• Корпус и направляющие снабжены централизованной системой смазки.
• Низкий уровень биения шпинделя (не более 9 микрон) повышает качество обработки.

Технические особенности токарно-винторезного станка JET GH-26120 ZH DRO:

• JET GH-26120 ZH DRO оснащен бесщеточным электромотором 7,5 кВт, который запитывается от сети 400 В.
• Двенадцать скоростных режимов позволяют выбрать необходимое количество оборотов шпинделя в пределах 36-1600 об/мин.
• Съёмный мостик позволяет увеличить диаметр обрабатываемой детали до 870 мм. Над суппортом диаметр обработки составляет 420 мм, над станиной – 660 мм. Длина заготовки может достигать 3 м.
• Шпиндель с проходным отверстием 105 мм имеет конус Ø113 мм с углом 1:20.
• Аппарат способен создавать метрическую резьбу (22 вида от 1 до 14 мм), дюймовую (30 видов 28-2 TPI), модульную (18 видов 0,5-7 MP) и питчевую резьбу (24 вида 56-4 DP).
• Суппорты имеют комфортные ходы – поперечный движется на 370 мм, а верхний суппорт – на 145 мм, с возможностью ускоренного передвижения (до 4,5 м/мин продольного и 2 м/мин поперечного).
• Задняя бабка оснащена пинолью стандарта MK5 с ходом 150 мм и поперечной регулировкой ±15 мм, что дает отличные возможности по работе с конусными поверхностями.
• предусмотрена встроенная система подачи СОЖ с насосом подачи 0,09 кВт и баком для жидкости 15 л.
• Весит вся конструкция 4250 кг, ее размер – 4500х1270х1460 мм.
