Код Товара: GH-1640 ZX
Производитель: JET
Отзывы:
0
1 010 625.00грн.
Бонусные баллы:
20212
Характеристики:
(Смотреть все)
Выходная мощность, Вт
5600
Напряжение, В
400
Потребляемая мощность, Вт
8800
Диаметр обработки, мм
406 (над станиной) | 657 (над съемным мостиком) | 254 (над поперечным суппортом)
Возможность изготовления резьбы
Дюймовая | Модульная | Питчевая | Метрическая
Токарно-винторезный станок JET GH-1640 ZX индустриального класса предназначен для выполнения токарных работ любой сложности. Благодаря максимальному расстоянию между центрами 1015 мм данная модель легко справляется с небольшими и достаточно крупными металлическими заготовками. На станке обрабатываются мягкие и жесткие материалы. Регулировка скорости вращения шпинделя от 25 до 1800 об/мин осуществляется в 12 позициях.
Высокопроизводительный токарный станок с облегченной конструкцией
Описание токарно-винторезного станка JET GH-1640 ZX:
- Оборудование позволяет обтачивать над станиной детали диаметром до 406 мм. При съемном gap-мостике диаметр обтачивания увеличивается до 657 мм.
- Конструкция станка является облегченной за счет снижения металлоемкости станины с закаленными и отшлифованными направляющими. Регулировка зазоров направляющих выполняется с помощью клиновых планок.
- Автоматическая коробка передач используется для нарезания метрических, дюймовых, модульных и питчевых резьб. Шестерни при этом не меняются.
- В резцедержатель устанавливаются инструменты размерами до 25х25 мм.

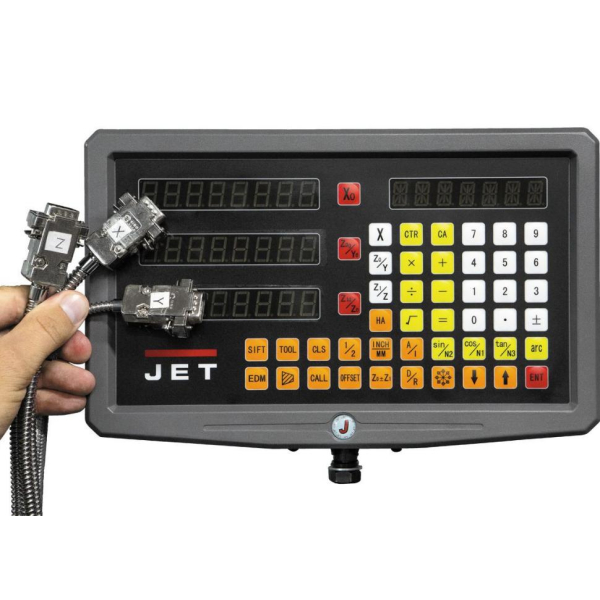

- Работа оператора облегчается благодаря применению цифровых линеек УЦИ по трем осевым направлениям. Это способствует повышению точности обработки, экономии времени и снижению риска возможного брака.
- Смена режима работы осуществляется с помощью регулируемой муфты ходового винта и толчкового режима пуска шпинделя.
Технические особенности токарно-винторезного станка JET GH-1640 ZX:
- Оборудование питается от промышленной сети 400 В.
- На станке установлен двигатель мощностью 5600 Вт, обеспечивающий стабильную эксплуатацию в течение рабочего дня.
- Шпиндель выполнен с конусом МК-7 (МК-5). Механизм привода шпинделя постоянно находится в масляной ванне, что влияет на его долговечность.
- Заготовки крепятся в 3-х кулачковом патроне Ø250 мм с прямыми/обратными кулачками.
- Для продольного суппорта используется централизованная система подачи смазки.
- Регулировка задней бабки позволяет обтачивать конуса.
Токарные станки
Выходная мощность, Вт
5600
Напряжение, В
400
Потребляемая мощность, Вт
8800
Диаметр обработки, мм
406 (над станиной) | 657 (над съемным мостиком) | 254 (над поперечным суппортом)
Возможность изготовления резьбы
Дюймовая | Модульная | Питчевая | Метрическая
Расстояние между центрами, мм
1015
Скорость оборотов шпинделя, об/мин
25-1800
Тип управления
Механическое
Тип регулировки оборотов
Механическое
Конус шпинделя
МК-7 (МК-5)
Тип установки
Напольный
Назначение
Токарная обработка
Диаметр проходного отверстия шпинделя, мм
80
Особенности
Материал обработки
Металл
Ход пиноли задней бабки
124
Поперечный ход суппорта, мм
228
Максимальный размер державки резца, мм
25х25
Пиноль задней бабки
МК-4
Дополнительные характеристики

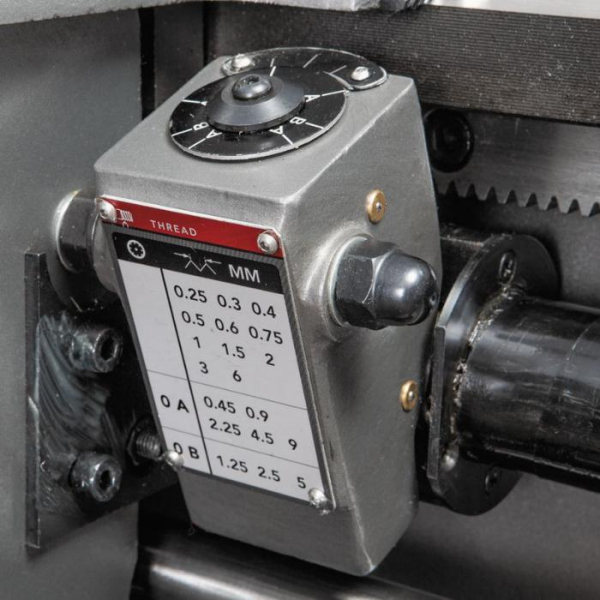

Длина съемного мостика: 310 мм; Количество скоростей шпинделя: 12; Присоединение шпинделя: D1-8 (DIN 55029); Диапазон продольной подачи: 0.038-2.3 мм/об; Количество продольных подач: 46; Диапазон поперечной подачи: 0.015-0.9 мм/об; Количество поперечных подач: 36; Метрическая резьба (24): 0.5-20 мм; Дюймовая резьба (61): 72''-1 5/8'' TPI; Модульная резьба (20): 0.25-10 MP; Питчевая резьба (45): 96-3 1/4 DP; Ход верхнего суппорта: 130 мм; Диаметр пиноли: 75 мм; Диапазон неподвижного люнета: 12-178 мм; Диапазон подвижного люнета: 15-90 мм; Расстояние между направляющими: 340 мм; Мощность насоса СОЖ: 90 Вт; Объем бака СОЖ: 18 л; Шаг ходового винта: 6 мм; Длина/ширина/высота в упаковке: 248/113/168 см.
Комплектация
Токарно-винторезный станок; 3-х кулачковый патрон D250 мм с прямыми/обратными кулачками; 4-х кулачковая планшайба D300 мм; Планшайба D300 мм; 4-х позиционный резцедержатель с фиксатором; Вращающийся упорный центр МК-4; Переходная втулка МК-7 / МК-5; Подвижный и неподвижный люнеты; Поддон для сбора стружки; Задняя защитная стенка; Защитный экран патрона с концевым выключателем; Ножной тормоз шпинделя с концевым выключателем; УЦИ (Устройство цифровой индикации) по 3 осям, цена деления 0.005 мм погрешность ±1 знак; Система подвода СОЖ; Галогенная лампа местного освещения; Лимб для нарезания резьбы; Вал управления с регулируемыми кулачками (отключение продольной подачи); Концевой упор продольного перемещения; Регулируемые опоры станины.
Вес, кг
2120
Габариты
2462х1016х1220 мм
Вес в упаковке, кг
2540
Бренд
JET
Гарантия, мес
24
Страна-производитель товара
Китай
Страна регистрации бренда
Швейцария
