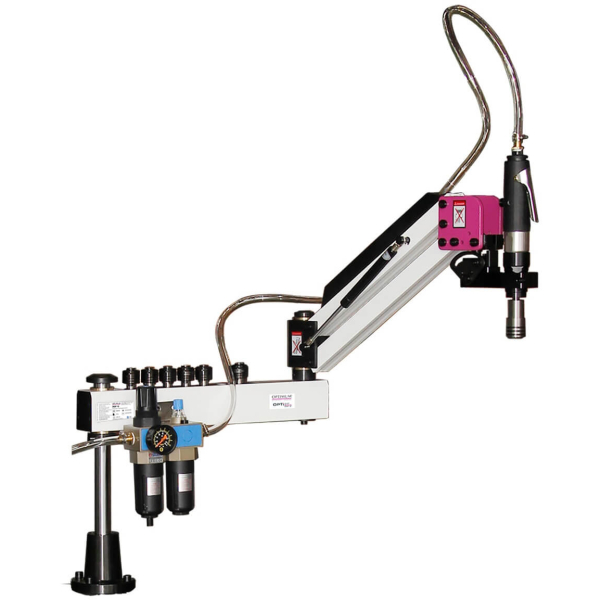

Резьбонарезной пневматический манипулятор Optimum Maschinen OPTIdrill DGP 16

Резьбонарезной пневматический манипулятор Optimum Maschinen OPTIdrill DGP 16 — это универсальное решение для точного и быстрого нарезания внутренней резьбы в металлах. Благодаря пневмоприводу на 6-8 бар с расходом 110 л/мин, поворотному рычагу с широким радиусом 877 мм и возможности работы под углом до 90°, он обеспечивает высокую производительность и точность при минимальных затратах.

Профессиональный пневматический манипулятор для нарезания резьбы M3-M16. Расход воздуха до 110 л/мин с давлением 6-8 бар

Описание резьбонарезного пневматического манипулятора Optimum Maschinen OPTIdrill DGP 16:

• Резьбонарезной пневматический манипулятор Optimum Maschinen OPTIdrill DGP 16 представляет собой промышленное оборудование, предназначенное для точного, быстрого и безопасного нарезания внутренней резьбы в деталях из стали, нержавеющей стали, алюминия и различных цветных металлов.
• Этот станок является отличным выбором для производств, где важны точность, скорость, надёжность и универсальность в нарезании резьбы. Он находит применение как при единичной, так и при серийной обработке заготовок, обеспечивая стабильную производительность и высокую точность работы.
• Благодаря пневматическому приводу, манипулятор отличается легкостью конструкции и гибкостью в эксплуатации. Он оснащён свободно позиционируемым поворотным рычагом, который позволяет легко устанавливать метчик под нужным углом.
• Угол нарезания можно регулировать в диапазоне от 0° до 90°, что делает возможной обработку даже в сложнодоступных местах или на наклонных поверхностях. Такой подход обеспечивает стабильную перпендикулярность нарезаемой резьбы относительно обрабатываемой поверхности, гарантируя качественный результат.
• Устройство оборудовано пневматическими пружинами с обеих сторон для устойчивой фиксации, а также быстроразъемным патроном, который позволяет оперативно менять оснастку. Вместе с фрикционной муфтой в комплекте сменных вставок это снижает вероятность поломки инструмента и увеличивает срок его службы. Благодаря этому исключается необходимость частой настройки, а время обработки сокращается, что особенно важно при массовом производстве.

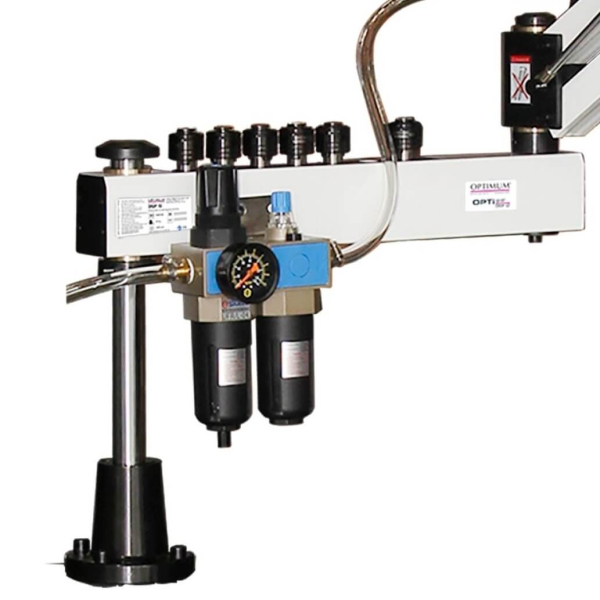

• В конструкции предусмотрены двухкомпонентные элементы технического обслуживания, включая мембранный регулятор давления с функцией вторичной вентиляции. Это позволяет точно контролировать подачу воздуха и гарантирует стабильную работу пневмопривода даже при длительной эксплуатации.

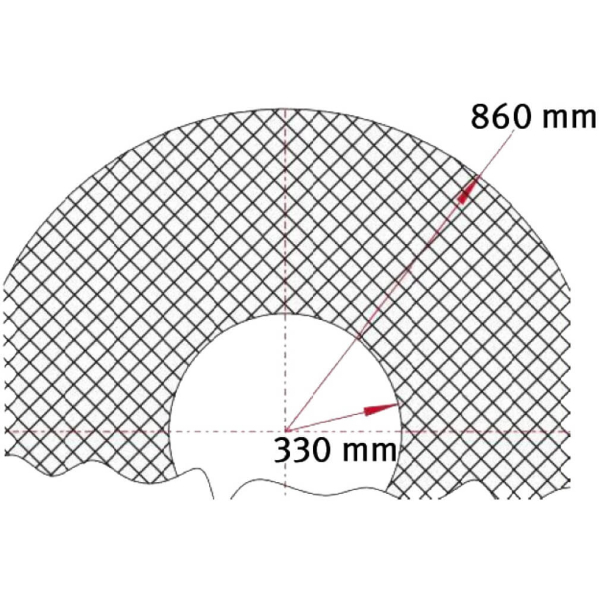

• Большой радиус охвата поворотного рычага расширяет рабочую зону, упрощая доступ к заготовке. При этом устройство сохраняет компактность и удобство в размещении на рабочем месте. Прочный корпус и качественные материалы гарантируют долгий срок службы и устойчивость к износу.
• Резьбонарезной манипулятор DGP 16 демонстрирует высокую эффективность при минимальных инвестициях в обслуживание и эксплуатацию, обеспечивая отличную экономическую отдачу. Для ещё большего удобства в работе доступна дополнительная подконструкция — зажимной стол и мобильное шасси, который покупается отдельно.
• В комплект входят вставки GT12 (M3, М4, М5-6, M8, M10, M12, М14, М16) с фрикционной муфтой.

Технические особенности резьбонарезного пневматического манипулятора Optimum Maschinen OPTIdrill DGP 16:

• Оборудование представляет собой пневматический манипулятор для нарезания резьбы, разработанный как для единичных, так и серийных задач, ориентированных на профессиональное и промышленное применение.
• При подаваемом давлении 6-8 бар с расходом воздуха 110 л/мин устройство отличается высокой эффективностью и удобством при работе с заготовками различной формы и габаритов.
• Манипулятор предназначен для создания внутренней резьбы в материалах с прочностью до 400 Н/мм² и поддерживает диаметр от М3 до М16.
• Скорость вращения шпинделя достигает 250 оборотов в минуту, обеспечивая эффективную резьбонарезку в разных режимах.
• Ориентация работы — вертикальная или горизонтальная (лево-право), конструкция допускает поворот шпинделя в диапазоне от 0 до 90°, что позволяет обрабатывать труднодоступные участки или поверхности с наклоном.

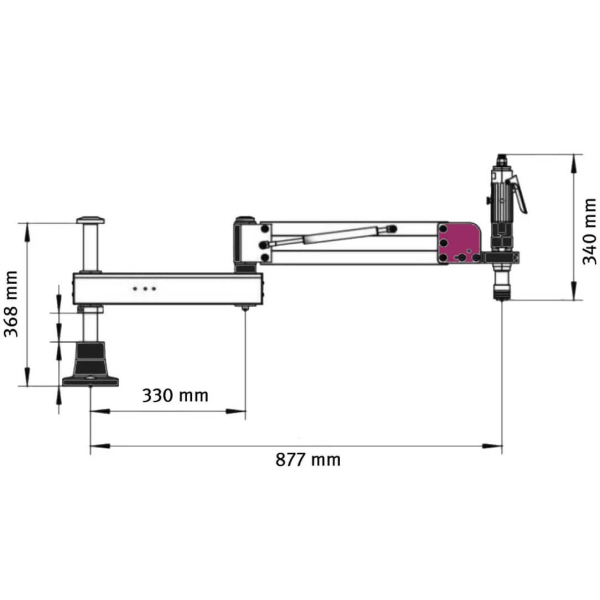

• Радиус охвата манипулятора составляет 877 мм, благодаря чему возможно работать с крупногабаритными деталями. Высоту шпинделя можно изменять в пределах 368 мм, что дает дополнительную свободу при настройке под разные типы заготовок.
• Для надежного крепления манипулятора используется платформа с четырьмя крепежными отверстиями М10, расположенными по окружности диаметром 100 мм.
• Поставляется манипулятор с комплектом сменных вставок GT12, подходящих для размеров резьбы от M3 до M16 (включая M3, M4, M5-6, M8, M10, M12, M14, M16).
• Уровень шума в процессе работы не превышает 80 дБ(А), что соответствует стандартам безопасности и комфорта рабочего пространства.
• Общий вес устройства составляет порядка 22 кг, что гарантирует устойчивость при эксплуатации и удобство перемещения при необходимости.
• Производитель предоставляет 12-месячную гарантию на оборудование.
