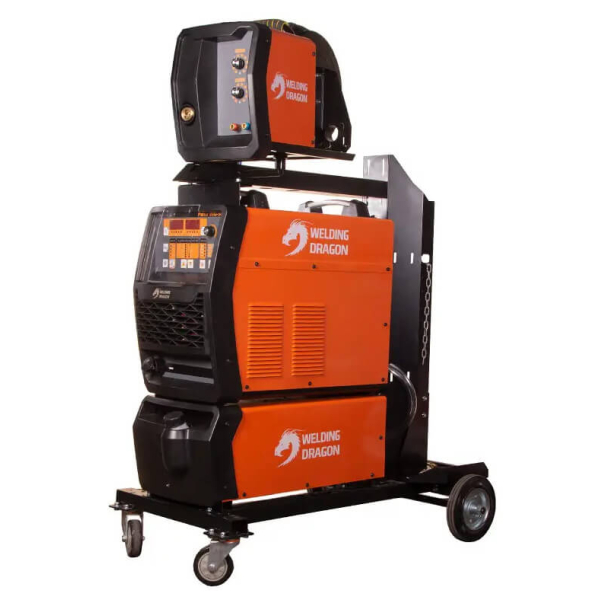

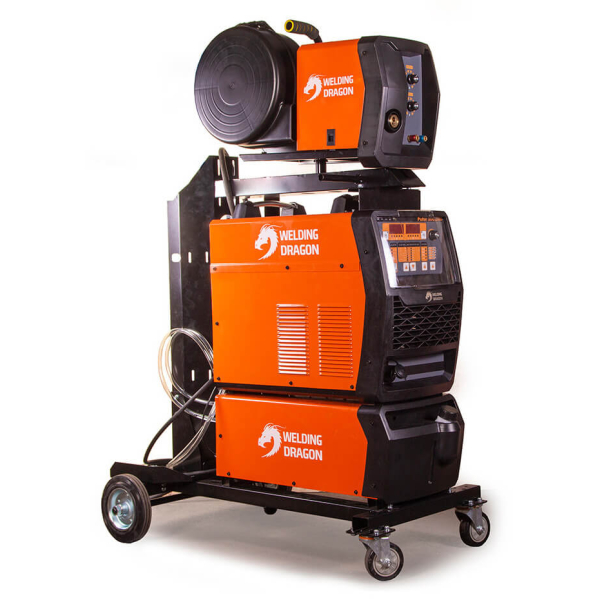

Полуавтомат сварочный инверторный Welding Dragon MIG-500P

Трехфазный сварочный выпрямитель Welding Dragon MIG-500P функционирует в режимах полуавтоматической сварки (MIG/MAG), аргонодуговой (TIG) и ручной дуговой сварки (MMA). Потребляет 25 кВА мощности. Настраивается сварочный ток в диапазоне 20-500 А, напряжение — 15.3-39 В (MIG). Протяженность включения 60 % достигается при рабочем токе 500 А, ПВ 100 % — при 387 А. КПД составляет 89 %. Запоминает аппарат до 20 значений. Имеет 4-роликовый механизм для подачи проволоки (0.8-1.6 мм) со скоростью до 23 м/мин. Весит аппарат 105 кг. Оснащен синергетическим управлением, импульсным режимом, функциями горячего старта, антиприлипания и т.д.

Протяженность включения трехфазного устройства (25 кВА) составляет 100% при 387 А

Описание полуавтомата сварочного инверторного Welding Dragon MIG-500P:

• Сварочное оборудование используется на промышленных объектах, небольших производствах.
• Рабочие режимы: ручная дуговая сварка, полуавтоматическая (с функциями Pulse и Double Pulse), аргонодуговая (Lift, с контактным поджигом).
• Есть импульсный режим, улучшающий контроль над сваркой; эффективный с заготовками из алюминия и его сплавов, нержавеющей стали.
• При сборке аппарата использована IGBT технология — модули второго поколения, характеризующиеся скоростью и надежностью работы, устойчивостью к внешним неблагоприятным условиям.

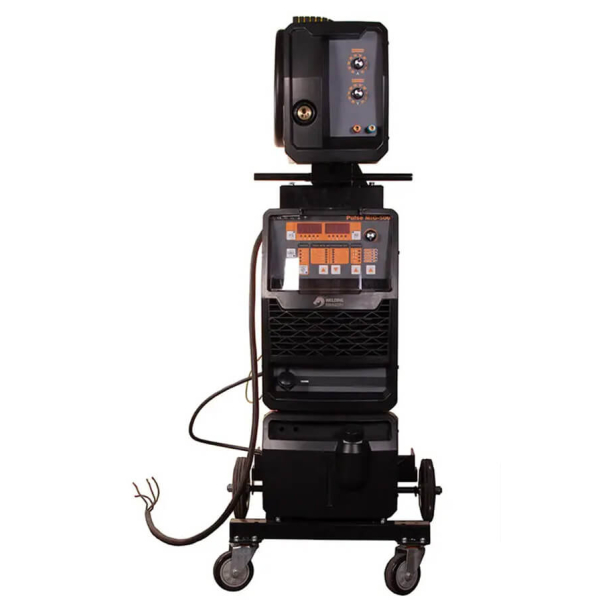

• Передняя панель устройства состоит из: панели управления, разъема для подключения силового кабеля «-», вентиляционной решетки. На задней части расположены выключатель, вентилятор для принудительного охлаждения, разъем для подключения силового кабеля «+», клеммная колодка и т.д.
• Механизм подачи проволоки вынесен отдельно от основного источника сварки. В нем разместились 4 ролика, тормозная система, защитный кожух, удерживающий катушку весом до 15 кг.
• Профессиональное оборудование функционирует с порошковой проволокой или со сплошным сечением.
• Оснащен блоком жидкостного охлаждения с продуманной шкалой для контроля уровня залитого. В него вмещается 9 л хладагента, который эффективно охлаждает источник питания.
• Турель, что идет в комплекте, позволяет вращать Welding Dragon MIG-500P на 360°.
• Рекомендуется эксплуатировать аппарат при температуре +5 °С...+40 °С и относительной влажности 80 % (при +20 °С).
• В наборе к сварочному инвертору входит горелка MB501D, кабель с клеммой массы (3 м), шланг-пакет (2 м) и т.д.

Технические особенности полуавтомата инверторного сварочного Welding Dragon MIG-500P:

• Профессиональное сварочное устройство питается от сети 380-400 В.
• Механизм выдерживает перепады напряжения ±10 %.
• КПД измеряется 89 %, коэффициент мощности — 0.87.
• Продолжительность включения (ПВ) аппарата зависит от сварочного тока: при 500 А ПВ составляет 60%, при 387 А — все 100%.
• Синергетическое управление автоматически подбирает параметры сварки в зависимости от рабочего диаметра проволоки, ее материала и выбора типа газа.
• В режиме MMA пределы регулировки сварочного тока в диапазоне 20-500 А. Настраивается напряжение от 20.8 до 40 В.
• При ручной дуговой сварке (РДС) имеется функция «Горячего старта», отвечающая за улучшенное горение дуги.
• «Антиприлипание» — устройство снижает показатель сварочного тока во время залипания электрода.
• Используются электроды с обмазкой диаметр которых от 1 до 5 мм.
• При полуавтоматическом режиме ток сварки колеблется в пределах 20-500 А, напряжение — 15.3-39 В.
• Имеются режимы MIG/MAG Pulse, MIG/MAG D-Pulse с синергетическим управлением для эффективной сварки.
• В зависимости от задания можно выбрать диаметр сварочной проволоки — 0.8-1-1.2-1.6 мм.
• Во время полуавтоматической сварки подсоединяется горелка через разъем KZ-2.

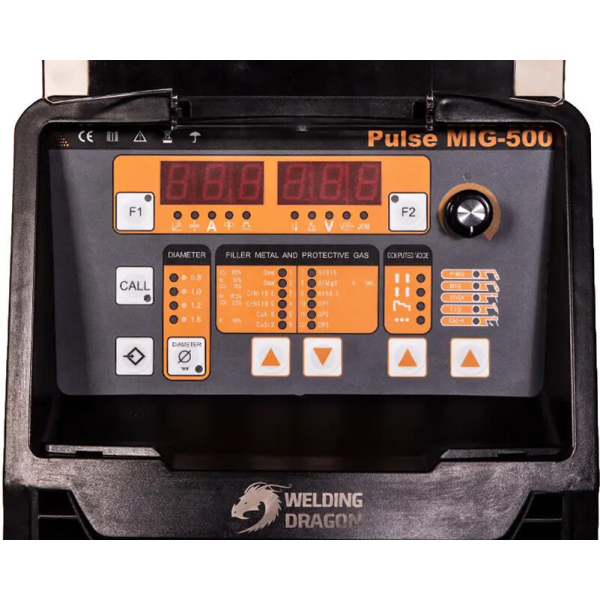

• На панели управления есть 2 дисплея, на которые выводятся значения параметров сварки.
• Оператор может выбрать режим работы — двухтактный (2Т, для длительной сварки), четырехтактный (4Т, для длительной работы), специальный (S4Т), режим точечной сварки (Spot).
• Пользователь с помощью кнопок управления выставляет такие параметры, как время доплавки проволоки (0.01-2 с), время предварительного и конечного продувания газом (0.1-10 с), стартовый ток (1-200 %), время работы вентилятора после завершения работы (5-15 мин) и т.д.
• В зависимости от типа материала работает с углеродистыми и коррозионностойкими сталями, медными сплавами, алюминием и т.д.
• Устройство в памяти сохраняет до 20 программ, что ускоряет подготовку перед сваркой.
• Для качественного охлаждения оборудования следует использовать хладагент Coolant BTC-20NF или его аналоги. Максимальный объем — 9 л.
• Размеры источника питания — 655х322х558 мм, всей установки — 1100х680х1480 мм.
