Фрезерный лифт JET JRMLS-1

Описание фрезерного лифта JET JRMLS-1:

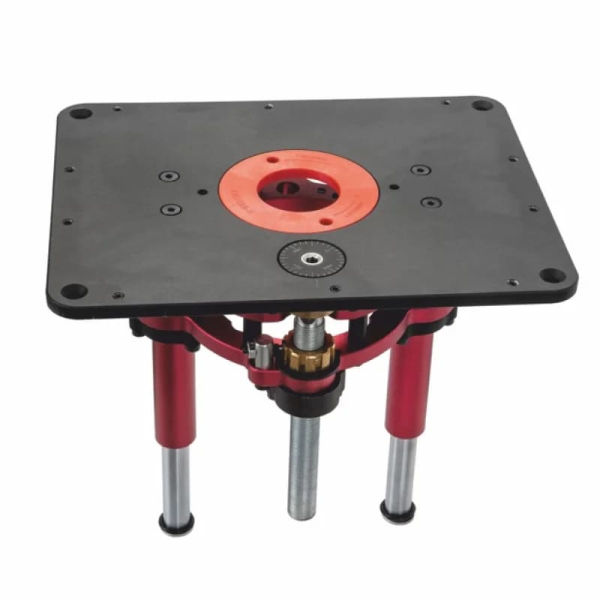

• JET JRMLS-1 – устройство для установки в стол фрезерного двигателя JRM-1 или аналогичного ему с цилиндрическим корпусом диаметром 98-107 мм.
• Основное назначение – подъем и опускание фрезерного мотора с высокой точностью и удобством управления.

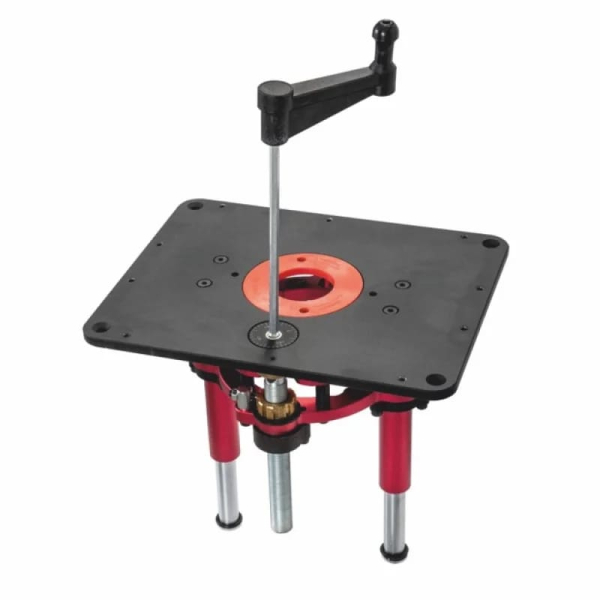

• Подъем и опускание двигателя осуществляется с помощью съемной рукоятки.
• На верхней части лифта расположена угловая шкала для точного контроля высоты подъема.
• Предусмотрен регулируемый конечный упор для фиксации верхнего положения.

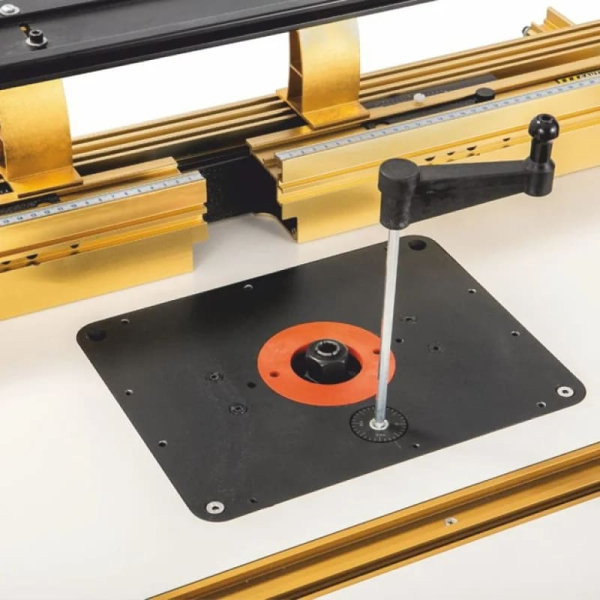

• В установочной площадке есть съемная вставка-кольцо для удобной замены фрез.

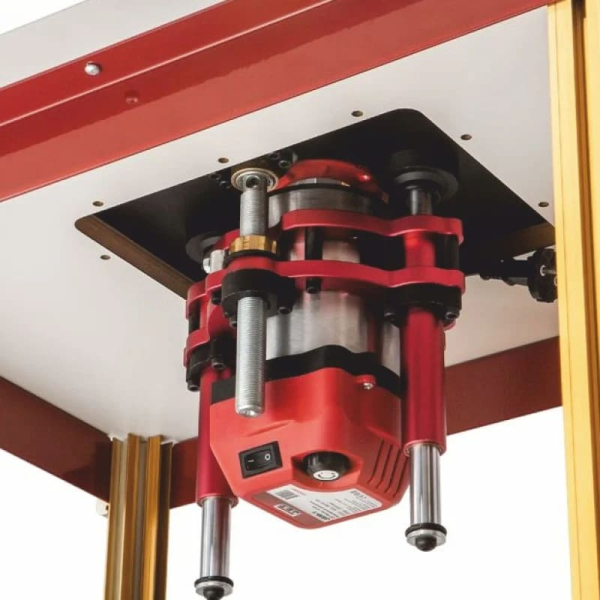

• Для монтажа необходимо выполнить вырез в столе по размеру пластины (298х235х10 мм) и закрепить монтажные кронштейны с обратной стороны.
• Один полный оборот рукоятки перемещает двигатель на 1/16 дюйма (примерно 1,6 мм).
• Ход шпинделя (подъем) составляет 80 мм.
• Круглое отверстие диаметром около 100 мм служит для замены фрез и закрывается кольцом-проставкой с внутренним диаметром 50 мм, которое при необходимости можно заменить другим.
