Код товару: 50000710T
Виробник: JET
Відгуки:
0
Запит на знижку
437 467.00грн.
Бонусні бали:
8749
Швидке замовлення:
Характеристики:
(Дивитись усі)
Вихідна потужність, Вт
1500
Напруга, В
380/400
Споживана потужність, Вт
2800
Діаметр обробки, мм
330330 (476 над містком станини)
Можливість виготовлення різьби
Так: дюймова 38 кроків 3.5-80 TPI, метрична 23 кроки 0.45-10 мм
Рекомендовані товари
В наявності
Пристрій для обточування конусів 250 мм х 10° для токарних верстатів JET GHB-1330, GHB-1340A
0
Код товару: 321442
0
55 088.00грн.

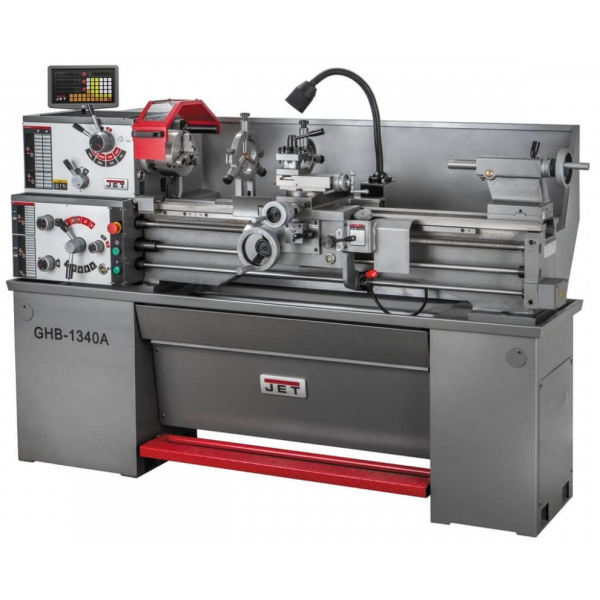

Jet GHB-1340A DRO — це професійний токарно-гвинторізний верстат потужністю 1.5 кВт з ПЦІ, призначений для роботи на промислових підприємствах. Крім обточування металевих заготовок великого розміру широко застосовується для нарізання метричної та дюймової різьби. Відстань між центрами становить 1015 мм, а діаметр обточування 330 мм. Передбачено 8 робочих швидкостей шпинделя в діапазоні 70-2000 об/хв. Шліфовані загартовані станини з чавуну, автоматична поздовжня і поперечна подача, реверс шпинделя, регулювання задньої бабки.
Професійний токарно-гвинторізний верстат з ПЦІ потужністю 1.5 кВт. Довжина заготовки 1015 мм, діаметр 330 мм. Конус шпинделя МК-5 (з приєднанням D1-4), піноль задньої бабки МК-3
Опис токарно-гвинторізного верстата Jet GHB-1340A DRO:
- Токарно-гвинторізний апарат Jet GHB-1340A DRO є повноцінним підлоговим професійним пристроєм для експлуатації на промислових підприємствах. Підійде для обточування, свердління, підрізування, нарізування різьблення і багато чого іншого. Він поєднує в собі функції фрезерного і токарного верстата, даючи змогу виконувати найскладніші операції обробки. Цей пристрій здатний впоратися з будь-якими завданнями, чи то шліфування, свердління, нарізування різьблення, чи то фрезерування. Якість роботи на найвищому рівні, а терміни виконання мінімальні.
- Є сучасним аналогом верстатів 1А616, 1616 і 16Б16, Т-4.
- Особливістю моделі є використання пристрою цифрової індикації (DRO), за допомогою якого виставляються напрямні, що значно підвищує точність і якість обробки, завдяки чому шанс можливого браку підходить практично до нуля. Система DRO дає змогу з точністю до 0.005 мм контролювати розмір під час обробки.
- Верстат має асинхронний електродвигун, який працює від трифазної електромережі 380В. Він споживає до 2.8 кВт електроенергії і дає змогу регулювати частоту обертання шпинделя МК-5 з приєднанням D1-4 у 8 позиціях від 70 до 2000 об/хв. Метрична шкала дає змогу з високою точністю регулювати переміщення супорта.
- Може працювати з великими за розміром заготовками довжиною до 1015 мм і діаметром обробки над станиною до 330 мм.
- Оснащений загартованою станиною з чавуну, що забезпечує стабільну роботу на робочому столі без вібрації. Чавунні напрямні ретельно відшліфовані, що забезпечує прекрасну точність проведення робіт.
- Привід шпинделя розміщений у спеціальному резервуарі, наповненому мастилом, що запобігає зносу вузла та забезпечує його постійне охолодження.
- Заміна передніх шестерень необхідна тільки під час переходу від метричного різьблення до дюймового, а нарізування різьблення в межах однієї системи проводиться без заміни шестерень.
- Поштовховий механізм переміщення шпинделя значно полегшує роботу майстра при зміні режимів обробки.
- Наявність реверсу забезпечує двосторонню подачу заготовок і акуратність виконання поставлених завдань при лівому і правому обертанні шпинделя. Реалізовано систему автоматичної поздовжньої і поперечної подачі заготовки під час точіння. Користувач може сам вибрати необхідну швидкість автоподачі, що забезпечить чудову якість обробки деталі.
- Гайки шпинделя встановлюються без зазорів, його роликові підшипники конічної форми. Масивна задня бабка оснащена рукояткою фіксації до станини і рукояткою фіксації пінолі. Для точіння довгих конусів бабку можна змістити в поперечному напрямку і відрегулювати.
- Електронний захист двигуна від заклинювання автоматично миттєво вимкне пристрій у разі аварійної ситуації.
- Є можливість регулювання задньої шестерні під час токарного оброблення конусів.
- Стружковідвідний піддон встановлений для підтримання чистоти на робочому місці.
- Усі органи управління розташовані в легко доступному місці, зліва від оператора. Це робить експлуатацію простою і зручною.
- Верстат дає змогу нарізати метричне різьблення з ходом 23 і дюймове різьблення з ходом 38, а також конічне різьблення. У підставі верхньої головки супорта розташована градуйована шкала для точного повороту.
- Для компенсації зносу напрямних, фахівці компанії JET передбачили можливість регулювання зазорів за допомогою клинових планок. Високоточні підшипники шпинделя дають змогу забезпечити прекрасну керованість.
- Захисний екран патрона оснащений кінцевим вимикачем, який автоматично вимикає двигун у разі підняття екрана. Також передбачена окрема кнопка аварійного вимкнення.
- У комплект поставки входить повний набір необхідних компонентів, що забезпечують надійну та ефективну роботу обладнання.
Технічні особливості токарно-гвинторізного верстата Jet GHB-1340A DRO:
- Тип верстата: токарно-гвинторізний, універсальний. Оброблюваний матеріал: метал.
- Безколекторний (асинхронний) двигун працює від трифазної мережі 380/400В частотою 50 Гц. Споживана потужність електродвигуна 2800 Вт, вихідна потужність 1500 Вт.
- Робочий струм 4А. Реалізовано запобіжник на 16А. Рекомендується використовувати для підключення силовий кабель H07RN-F перетином 3x1.5 мм².
- Привід шпинделя дозволяє змінювати швидкість обертання. Залежно від типу виконуваного завдання і твердості матеріалу оператор вибирає один з 8 можливих швидкісних режимів між 70 і 2000 об/хв.
- Двигун надійно захищений від вологи та пилу за стандартом IP54.
- ПЦІ (пристрій цифрової індикації) по 3 осях, ціна поділки 0.005 мм, похибка ± 1 знак.
- Конструкція верстата дає можливість обробляти деталі діаметром до 330 мм над станиною, 476 мм над містком станини і до 197 мм над супортом. Відстань між напрямними станини дорівнює 187 мм. Висота центрів становить 166 мм.
- Відстань між центрами (довжина заготовки) — 1015 мм.
- Найбільша вага заготовки в патроні 90 кг, між патроном і задньою бабкою — 120 кг, з люнетом і задньою бабкою — 180 кг.
- Максимальний розмір інструменту: 16х16 мм, хід поперечного супорта — 1605 мм, хід верхнього супорта становить 70 мм.
- Хід пінолі задньої бабки — 95 мм.
- Конус шпинделя — МК-5 (МТ5, Морзе №5), приєднання шпинделя D1-4 (DIN 55029), отвір шпинделя 38 мм. Піноль задньої бабки — МК-3 (МТ3, Морзе №3).
- Верстат може нарізати різьблення як метричне і дюймове, так і пітчеве чи модульне. Метрична різьба з кроком 23: 0.45-10 мм, дюймова різьба з кроком 38: 3.5-80 TPI.
- Є автоматична поздовжня і поперечна подача заготовки. Швидкість поздовжньої подачі регульована в 60 положеннях і становить від 0.04 до 0.8 мм/об. Швидкість поперечної подачі так само регулюється в 60 положеннях від 0.016 до 0.188 мм/об.
- Мастильно-охолоджувальне масло використовується у ванні приводу шпинделя.
- Верстат має вагу 650 кг, є тумба для інструментів, призначений для підлогового використання.
- Офіційна гарантія від виробника — 12 місяців.
Токарні верстати
Вихідна потужність, Вт
1500
Напруга, В
380/400
Споживана потужність, Вт
2800
Діаметр обробки, мм
330330 (476 над містком станини)
Можливість виготовлення різьби
Так: дюймова 38 кроків 3.5-80 TPI, метрична 23 кроки 0.45-10 мм
Відстань між центрами, мм
1015
Швидкість обертів шпинделя, об/хв
70-2000
Тип керування
Автоматичне подавання
Тип регулювання обертів
8 швидкостей
Конус шпинделя
MK-5 (МТ5, Морзе №5), приєднання D1-4 (DIN 55029)
Тип установки
Підлогова
Призначення
Для металообробки класу "профі" та роботи на промислових підприємствах
Діаметр прохідного отвору шпинделя, мм
38
Особливості
Пристрій цифрової індикації за 3 осями (DRO) | Станина із загартованого чавуну | Шліфовані напрямні | Коробка передач для нарізування різьблення | Механізм приводу шпинделя в масляній ванні | Загартовані та відшліфовані шестерні передньої бабки | Автоподача поздовжнього і поперечного супорта | Регулювання зазорів напрямних клиновими планками | Регульована в поперечному напрямку задня бабка для обточування конусів | Можливість лівого і правого обертання шпинделя | Регульована муфта подачі | Поштовховий режим роботи шпинделя | Пітчеве та модульне різьблення
Матеріал обробки
Метал
Хід пінолі задньої бабки
95
Поперечний хід супорта, мм
160 | 70 (верхній суппорт)
Максимальний розмір державки різця, мм
16х16
Піноль задньої бабки
МК-3 (МТ3, Морзе №3)
Додаткові характеристики
ПЦІ: ціна поділки 0.005 мм, похибка ± 1 знак | Поздовжнє і поперечне подавання | Без охолодження | Рухомий і нерухомий люнети | Піддон для збору стружки | Автоматичне подавання: поздовжнє 0.04-0.8 мм/об, поперечне 0.016-0.188 мм/об | Юстування задньої бабки | Праве і ліве обертання шпинделя
Комплектація
Верстат | ПЦІ | 3-х кулачковий патрон Ø160 мм з прямими/зворотними кулачками | 4-х кулачкова планшайба Ø200 мм | Планшайба Ø300 мм | 4-х- позиційний різцетримач з фіксацією | Рухомий піддон для збору стружки | Покажчик різьби | Вказівник різьблення | позиційний різцетримач з фіксатором | Рухомий і нерухомий люнети | Висувний піддон для збору стружки | Покажчик різьблення | Захисний екран патрона з кінцевим вимикачем | Захисна задня стінка | Захист різцетримача | Ножне гальмо | 2 центри МК-3 | Перехідник МК-5 / МК-3 | Перехідник МК-5 / МК-3 | Набір змінних шестерень | Комплект віброопор | Знімний місток напрямних, gap | Лампа освітлення робочої зони | Ключ для 3-х кулачкового патрона | Ключ різцетримача | Кінцевий упор поздовжнього переміщення | Ящик з інструментом | Посібник з експлуатації
Вага, кг
650
Габарити
1905х762х1200
Бренд
Jet
Гарантія, міс
12
Країна-виробник товару
Китай (Тайвань)
Країна реєстрації бренду
Швейцарія
